Beschreibung
Spezifikationen
Artikel (Grunddaten)
| Artikelnummer | 5901218903 |
| EAN | 4046664082798 |
| Bruttogewicht | 24.64 kg |
| Nettogewicht | 20.98 kg |
| Modellbeschreibung | HM140L |
| Akku oder Batterie enthalten | nein |
| Maschinengruppe | Kapp-, Zug- und Gehrungssäge |

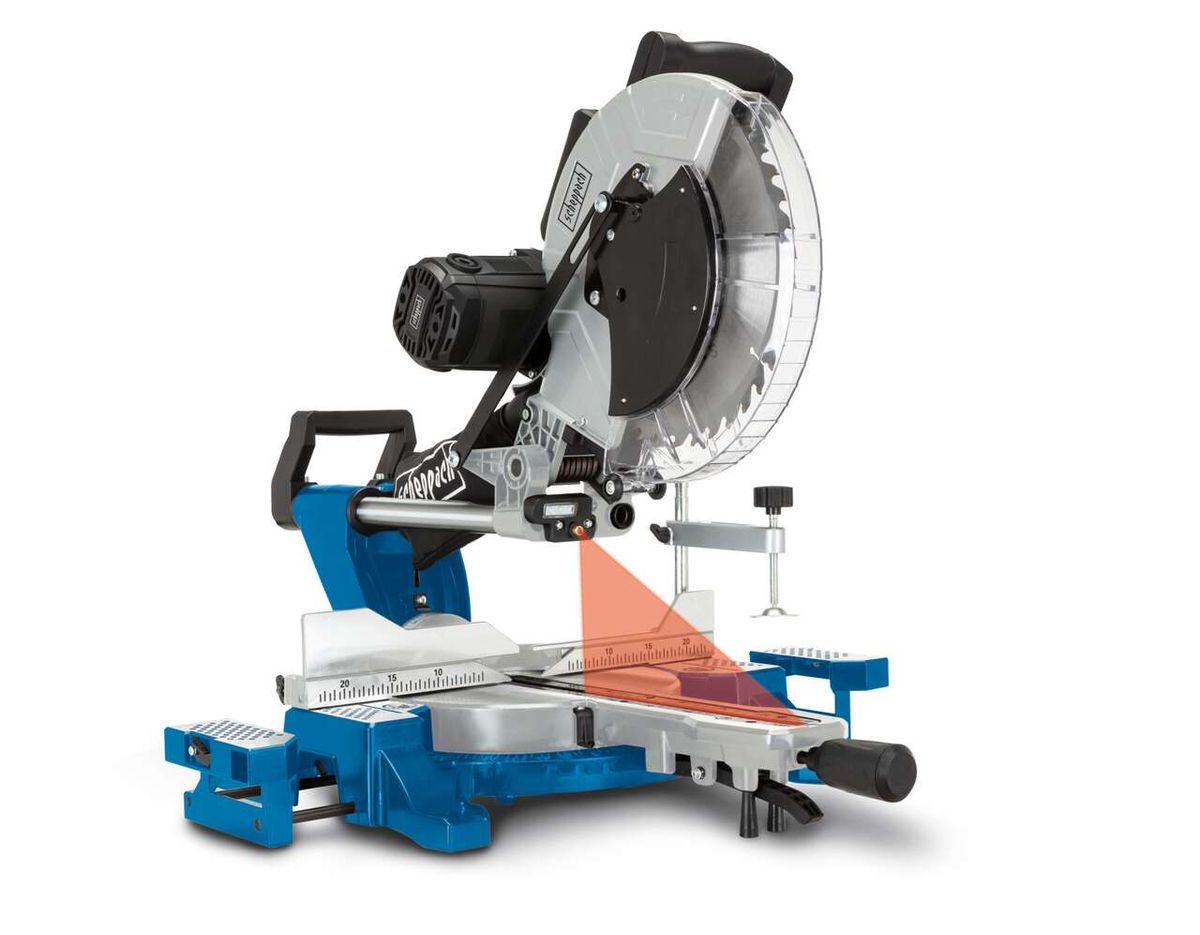

| Titel | Kapp-, Zug- und Gehrungssäge HM140L scheppach (DIY) |
| Antriebsart Allgemein | Elektro |
| Untergruppierung Antriebsart | 230V |
Grunddaten Kappsäge/Kappzugsäge
| Schnitthöhe 45⁰ / 90⁰ | 60.0 mm |
| Schnitthöhe 90⁰ / 45⁰ | 35.0 mm |
| Schnitthöhe 90⁰ / 90⁰ | 105.0 mm |
| Schnittbreite 45° / 90° | 330.0 mm |
| Schnittbreite 90° / 45° | 330.0 mm |
| Schnittbreite 90° / 90° | 330.0 mm |
| Länge des Anschlags links | 233.0 mm |
| Länge des Anschlags rechts | 220.0 mm |
| Schnitthöhe - 45⁰ / 45⁰ (links) | 60.0 mm |
| Schnittbreite - 45⁰ / 45⁰ (links) | 230.0 mm |
| Anzahl Batterien | 0 Stück |
| Schnitthöhe - 45⁰ / 45⁰ (rechts) | 35.0 mm |
| Schnittbreite - 45⁰ / 45⁰ (rechts) | 230.0 mm |
| Sägeblattdrehzahl max. | 7000.0 1/min |
| Sägeblatt Bremszeit | 8.6 sec |
| Sägespaltbreite in Arbeitstisch | 11.5 mm |
| Innendurchmesser des Absaugstutzens | 32.5 mm |
| Außendurchmesser des Absaugstutzens | 37.5 mm |
| Tisch Höhe | 97.0 mm |
| Tischeinlage zu Tisch tiefer max. | 20.0 mm |
| Tisch Länge | 470.0 mm |
| Tisch Breite | 140.0 mm |
| max. Kippbereich | 45.0 ° |
| min. Schwenkbereich | 45.0 ° |
| Laser | ja |
| Gehrungswinkel (fix) | 0° / 15° / 22,5° / 30° / 45° |
Abmessung Allgemein
| Maschine Länge | 890.0 mm |
| Maschine Breite | 615.0 mm |
| Maschine Höhe | 690 mm |
Antrieb Elektro
| Dauerleistungsaufnahme S1 (in Watt) | 1800.0 W |
| Wirkungsgrad | 51.0 % |
| Dauerleistungsaufnahme S1 (in PS) | 2000.0 PS |
| Motordrehzahl max. | 3800.0 1/min |
| Nennstrom | 7.82 A |
| Leistungsaufnahme in Betriebsart 1 | 2000.0 W |
| Schutzklasse | Class II |
| Frequenz | 50 Hz |
| Isolierungsklasse | E (max. motor temp. 120°C) |
| Motorbremsenart | keine |
| Motorschutz (Thermoprotektor) | nein |
| Schutzart Elektro | IP 20 |
| Sanftanlauf | nein |
| Motortyp Elektro | Bürstenmotor |
| Spannung | 230-240 V |
Emission Normal
| Schallleistungspegel Lw(A) | 108.0 dB |
| Schalldruckpegel Lp(A) | 95.0 dB |
| Unsicherheit KpA | 3.0 dB |
| Unsicherheit KwA | 3.0 dB |
Stromanschluss
| Schutzart | IP 20 |
| Steckertyp | Stecker-Typ C Konturenstecker |
Zubehör - Sägeblatt
| Anzahl Zähne | 48 Stück |
| Bohrungsdurchmesser Sägeblatt | 30.0 mm |
| Durchmesser Sägeblatt inch | 12.0 " |
| Durchmesser Sägeblatt | 305.0 mm |
| Sägeblattdrehzahl max. | 7000.0 1/min |
| Breite Sägeblatt | 2.0 mm |
| Zahnbreite | 3.0 mm |
Zubehör

79,99 €

39,99 €

29,99 €

29,99 €
179,00 €

56,83 €

29,99 €
139,00 €

47,63 €
Ersatzteile
Wo finde ich die passenden Informationen?
Um die richtige Maschine zu finden, empfehlen wir die Suche über die auf dem Typenschild stehenden Informationen. Du findest dort Daten wie Artikelnummer und Modellname, welche benötigt werden, um die Maschine zu finden. Die EAN oder IAN kann am Strichcode abgelesen werden.


1
2
3
5


4
Bitte die entsprechende Liste anhand des Baujahres bzw. Seriennummer auswählen.
Dokumente
Bedienungsanleitung
FAQ
In unseren häufig gestellten Fragen findest du schnelle Antworten auf die meistgestellten Anliegen.
Wie wird das Sägeblatt getauscht?
Um das Sägeblatt zu wechseln, beachten Sie bitte die folgende Serviceinformation:
Warum ist der Schnitt schief?
Wenn der Schnitt horizontal oder vertikal nicht im Winkel verläuft, dann muss der Anschlag oder der Auslegearm entsprechend eingestellt werden. Beachten Sie hierzu bitte die folgende Serviceinformation:
Serviceinformation: Den Anschlag und den Auslegearm richtig einstellen
Warum wird das Werkstück nicht komplett durchgesägt?
Wenn das Werkstück nicht komplett durchgesägt wird, dann ist in den meisten Fällen lediglich der Tiefenanschlag falsch eingestellt. Beachten Sie hierzu die folgende Serviceinformation:
Serviceinformation: Den Tiefenanschlag prüfen und einstellen
Warum dreht der Motor langsam an, erreicht die Betriebsgeschwindigkeit nicht oder hat zu wenig Kraft?
- Die Zuleitung, das Verlängerungskabel kann entweder zu lang sein oder einen zu geringen Querschnitt haben.
- Erfolgt die Stromversorgung über einen Generator kann dieser eine zu niedrige Spannung oder zu geringe Leistung haben.
Warum ist der Schnitt rau oder ausgerissen?
Der Schnittdruck kann zu hoch sein, das Sägeblatt könnte beschädigt sein oder es ist möglicherweise nicht geeignet für den jeweiligen Einsatz.
Warum wird der Laser abgelenkt, gestreut oder stimmt nicht mit der Schnittlinie überein?
Wenn der Laser abgelenkt, gestreut oder nicht mit mit der Schnittlinie übereinstimmt, dann kann die Ursache die Schutzkappe des Lasers sein
oder der Laser selber muss neu ausgerichtet werden. Beachten Sie hierzu bitte die folgende Serviceinformation:
