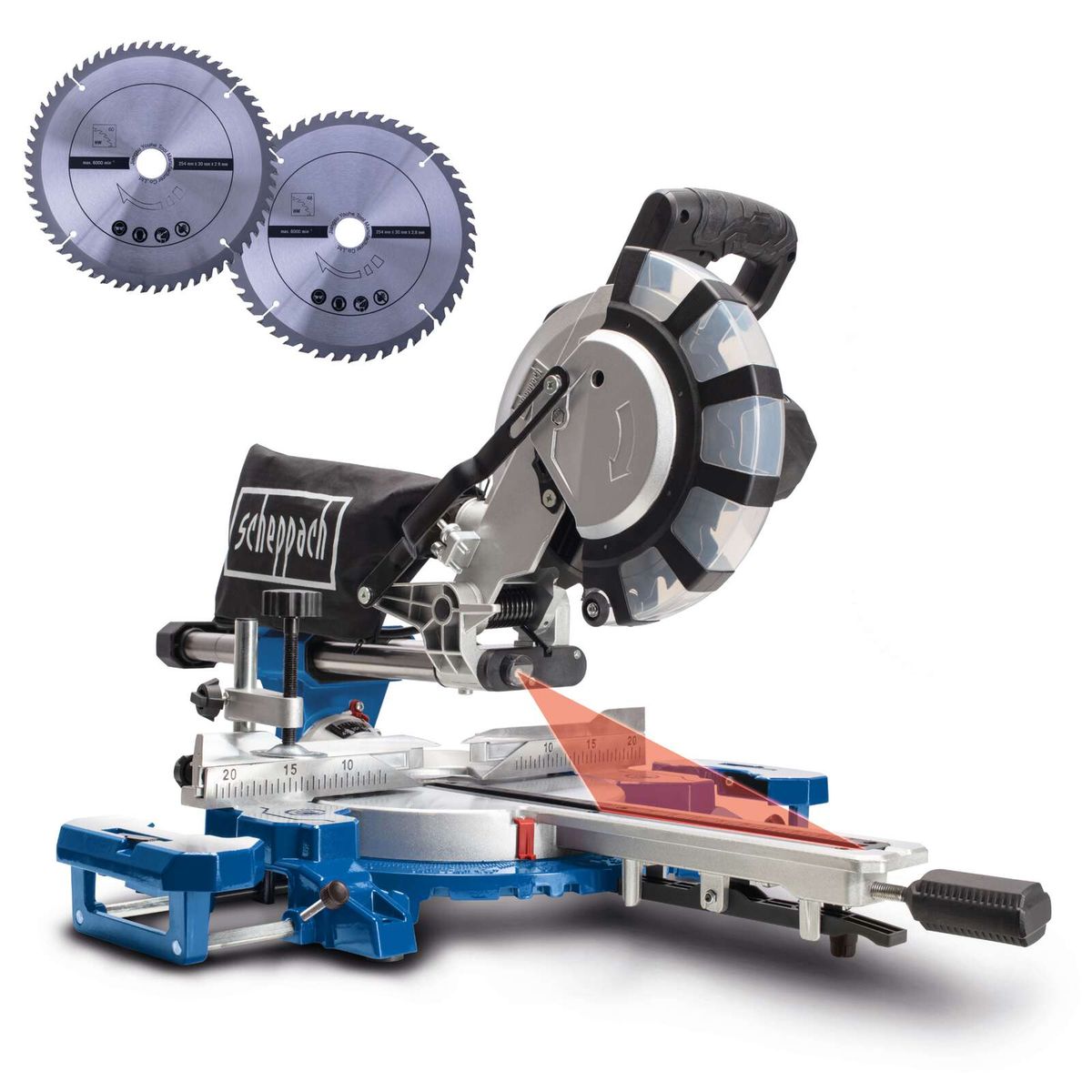

Kapp-, Zug- und Gehrungssäge HM254SPX scheppach (DIY)
Beschreibung
Spezifikationen
Artikel (Grunddaten)
| Artikelnummer | 5901222917 |
| EAN | 4046664157229 |
| ian/plu | 39749 |
| Bruttogewicht | 16.4 kg |
| Nettogewicht | 14.4 kg |
| Modellbeschreibung | HM254SPX |
| Maschinengruppe | Kapp-, Zug- und Gehrungssäge |
| Titel | Kapp-, Zug- und Gehrungssäge HM254SPX scheppach (DIY) |
| Antriebsart Allgemein | Elektro |
| Untergruppierung Antriebsart | 230V |
Grunddaten Kappsäge/Kappzugsäge
| Schnitthöhe 45⁰ / 90⁰ | 46.0 mm |
| Schnitthöhe 90⁰ / 45⁰ | 90.0 mm |
| Schnitthöhe 90⁰ / 90⁰ | 90.0 mm |
| Schnittbreite 45° / 90° | 340.0 mm |
| Schnittbreite 90° / 45° | 240.0 mm |
| Schnittbreite 90° / 90° | 340.0 mm |
| Länge des Anschlags links | 212.0 mm |
| Länge des Anschlags rechts | 212.0 mm |
| Schnitthöhe - 45⁰ / 45⁰ (links) | 46.0 mm |
| Schnittbreite - 45⁰ / 45⁰ (links) | 240.0 mm |
| Anzahl Batterien | 0 Stück |
| Flansch Außen Durchmesser | 42.0 mm |
| Sägeblattdrehzahl max. | 7000.0 1/min |
| Sägeblatt Bremszeit | 10.0 sec |
| Innendurchmesser des Absaugstutzens | 35.0 mm |
| Außendurchmesser des Absaugstutzens | 45.0 mm |
| Tischeinlage zu Tisch tiefer max. | 0.2 mm |
| Tisch Länge | 390.0 mm |
| Tisch Breite | 705.0 mm |
| max. Kippbereich | 45.0 ° |
| Laser | ja |
| Sägeblattantrieb | direkt |
| Winkelanzeige | ja |
| Schraube für Sägeblattbefestigung | M8 x 1.0 |
| Winkelverstellung Anschlag einstellbar | ja |
| Gehrungswinkel (fix) | 0° / 15° / 22,5° / 30° / 45° |
Abmessung Allgemein
| Maschine Höhe | 560.0 mm |
| Maschine Länge | 775.0 mm |
| Maschine Breite | 705.0 mm |
Antrieb Elektro
| Dauerleistungsaufnahme S1 (in Watt) | 1800.0 W |
| Motordrehzahl max. | 4800.0 1/min |
| Schutzklasse | Class II |
| Frequenz | 50 Hz |
| Isolierungsklasse | E (max. motor temp. 120°C) |
| Motorbremsenart | keine |
| Schutzart Elektro | IP 20 |
| Motortyp Elektro | Bürstenmotor |
| Spannung | 220-240 V |
Zubehör - Sägeblatt
| Anzahl Zähne | 48 Stück |
| Bohrungsdurchmesser Sägeblatt | 30.0 mm |
| Durchmesser Sägeblatt | 254.0 mm |
| Sägeblattdrehzahl max. | 7000.0 1/min |
| Zahnbreite | 2.8 mm |
Zubehör
60,90 €
82,99 €
29,99 €
39,99 €
104,99 €
25,92 €
24,99 €
Ersatzteile
Wo finde ich die passenden Informationen?
Um die richtige Maschine zu finden, empfehlen wir die Suche über die auf dem Typenschild stehenden Informationen. Du findest dort Daten wie Artikelnummer und Modellname, welche benötigt werden, um die Maschine zu finden. Die EAN oder IAN kann am Strichcode abgelesen werden.
1
2
3
5
4
Bitte die entsprechende Liste anhand des Baujahres bzw. Seriennummer auswählen.
Dokumente
Bedienungsanleitung
FAQ
In unseren häufig gestellten Fragen findest du schnelle Antworten auf die meistgestellten Anliegen.
Warum ist der Schnitt schief?
Wenn der Schnitt horizontal oder vertikal nicht im Winkel verläuft, dann muss der Anschlag oder der Auslegearm entsprechend eingestellt werden. Beachten Sie hierzu bitte die folgende Serviceinformation:
Serviceinformation: Den Anschlag und den Auslegearm richtig einstellen
Warum wird das Werkstück nicht komplett durchgesägt?
Wenn das Werkstück nicht komplett durchgesägt wird, dann ist in den meisten Fällen lediglich der Tiefenanschlag falsch eingestellt. Beachten Sie hierzu die folgende Serviceinformation:
Serviceinformation: Den Tiefenanschlag prüfen und einstellen
Warum dreht der Motor langsam an, erreicht die Betriebsgeschwindigkeit nicht oder hat zu wenig Kraft?
- Die Zuleitung, das Verlängerungskabel kann entweder zu lang sein oder einen zu geringen Querschnitt haben.
- Erfolgt die Stromversorgung über einen Generator kann dieser eine zu niedrige Spannung oder zu geringe Leistung haben.
Warum ist der Schnitt rau oder ausgerissen?
Der Schnittdruck kann zu hoch sein, das Sägeblatt könnte beschädigt sein oder es ist möglicherweise nicht geeignet für den jeweiligen Einsatz.
Warum wird der Laser abgelenkt, gestreut oder stimmt nicht mit der Schnittlinie überein?
Wenn der Laser abgelenkt, gestreut oder nicht mit mit der Schnittlinie übereinstimmt, dann kann die Ursache die Schutzkappe des Lasers sein
oder der Laser selber muss neu ausgerichtet werden. Beachten Sie hierzu bitte die folgende Serviceinformation:
Wie wird das Sägeblatt getauscht?
Um das Sägeblatt zu wechseln, beachten Sie bitte die folgende Serviceinformation:
