Dieser Artikel ist derzeit nicht verfügbar
Beschreibung
- Robustes und leichtes Aluminium-Druckguss-Gestell für einfachen Transport
- Leistungsstarker 1800 Watt Motor für vielseitigen Einsatz
- Kompakte Abmessungen auch für die kleine Werkstatt
- HW-Sägeblatt für gleichbleibende und präzise Schnittergebnisse
- Große Schnittbreite bis 305 mm
- Vollständig geschlossener Sägeblattschutz für maximale Arbeitssicherheit
- Präzise Schnitte durch Doppelsäulenführung
- Mit stabilem Untergestell
Spezifikationen
Artikel (Grunddaten)
| Artikelnummer | 39012039933 |
| EAN | 4046664064527 |
| Bruttogewicht | 23.82 kg |
| Nettogewicht | 20.7 kg |
| Modellbeschreibung | KZS-UG1800 |
| Akku oder Batterie enthalten | ja |
| Maschinengruppe | Kapp-, Zug- und Gehrungssäge |

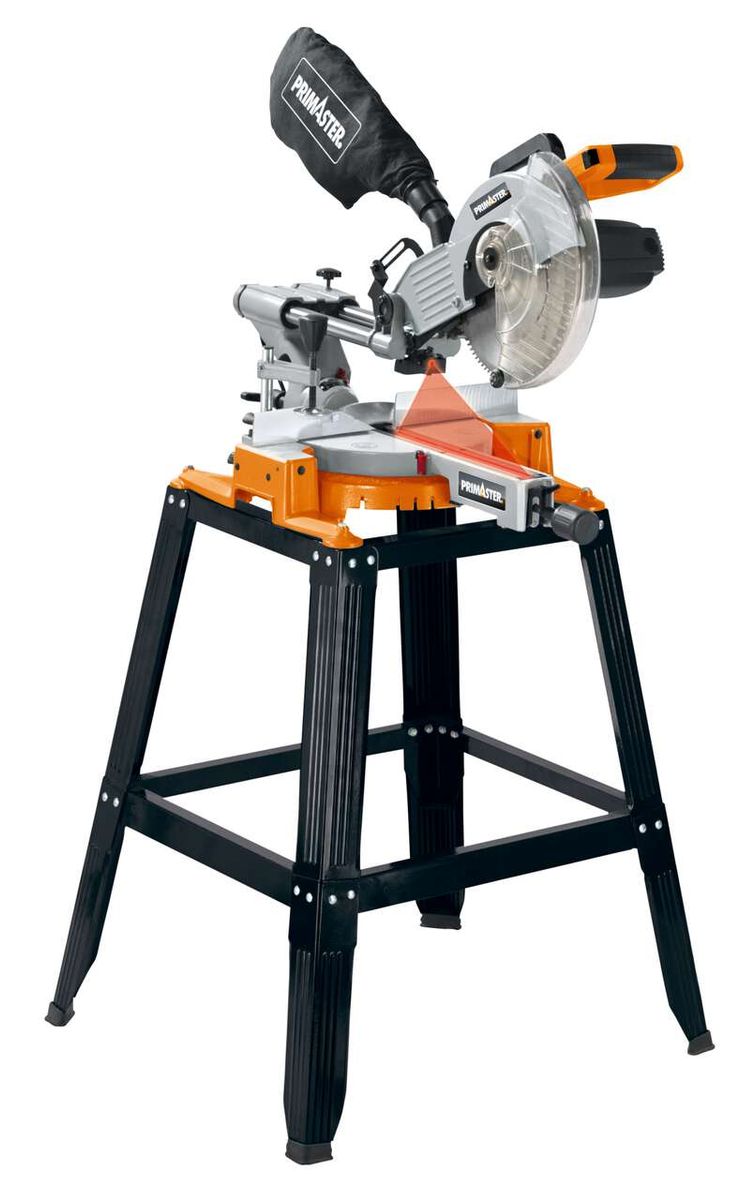

| Titel | Kapp-, Zug- und Gehrungssäge KZS-UG1800 primaster |
| Antriebsart Allgemein | Elektro |
| Untergruppierung Antriebsart | 230V |
Grunddaten Kappsäge/Kappzugsäge
| Schnitthöhe 45⁰ / 90⁰ | 45.0 mm |
| Schnitthöhe 90⁰ / 45⁰ | 75.0 mm |
| Schnitthöhe 90⁰ / 90⁰ | 75.0 mm |
| Schnittbreite 45° / 90° | 305.0 mm |
| Schnittbreite 90° / 45° | 210.0 mm |
| Schnittbreite 90° / 90° | 305.0 mm |
| Schnitthöhe - 45⁰ / 45⁰ (links) | 45.0 mm |
| Schnittbreite - 45⁰ / 45⁰ (links) | 210.0 mm |
| Anzahl Batterien | 0 n/a |
| Schnitthöhe - 45⁰ / 45⁰ (rechts) | 0.0 n/a |
| Schnittbreite - 45⁰ / 45⁰ (rechts) | 0.0 n/a |
| Sägeblattdrehzahl max. | 7000.0 1/min |
| Sägeblatt Bremszeit | 10.0 sec |
| Max. Einstellbereich Gehrungswinkel | 50.0 ° |
| min. Einstellbereich Gehrungswinkel | -50.0 ° |
| Innendurchmesser des Absaugstutzens | 37.5 mm |
| Außendurchmesser des Absaugstutzens | 40.5 mm |
| max. Kippbereich | 45.0 ° |
| min. Schwenkbereich | 0.0 ° |
| Material Gehäuse | Aluminium |
| Laser | ja |
| Säulenführung | oben |
| Sägeblattantrieb | direkt |
| Winkelanzeige | ja |
| Spindel rechts/links Funktion | nein |
| Material der Tischplatte | Aluminium-Druckguss |
| Winkelverstellung Anschlag einstellbar | ja |
| Schwenkbereich beidseitig | nein |
| max. Schnittgeschwindigkeit | 63 m/sec |
| Gehrungswinkel (fix) | -45° / -30° / -22,5° / -15° / 0° / +15° / +22,5° / +30° / +45° / +60° |
Abmessung Allgemein
| Maschine Höhe | 1360.0 mm |
| Maschine Länge | 760.0 mm |
| Maschine Breite | 785.0 mm |
Antrieb Elektro
| Motordrehzahl max. | 4800.0 1/min |
| Leistungsaufnahme in Betriebsart 1 | 1800.0 W |
| Frequenz | 50 Hz |
| Motorschutz (Thermoprotektor) | nein |
| Motortyp Elektro | Bürstenmotor |
| Spannung | 220-240 V |
Emission unter/ohne Belastung
| Schallleistungspegel Lw(A) unter Belastung | 99.0 dB |
| Schalldruckpegel Lp(A) unter Belastung | 86.0 dB |
| Unsicherheit KpA | 3.0 dB |
| Unsicherheit KwA | 3.0 dB |
| Unsicherheit K | 1.5 m/sec² |
| Schwingungsemissionswert ah | 1.279 m/sec² |
Stromanschluss
| Kabellänge | 2000.0 mm |
| Phasenwechselschalter 400v im Stecker neu | nein |
Zubehör - Sägeblatt
| Anzahl Zähne | 60 Stück |
| Bohrungsdurchmesser Sägeblatt | 30.0 mm |
| Durchmesser Sägeblatt inch | 10.0 " |
| Durchmesser Sägeblatt | 254.0 mm |
| Sägeblattdrehzahl max. | 7000.0 1/min |
| Breite Sägeblatt | 1.8 mm |
| Zahnbreite | 2.8 mm |
| Sägeblatt gewuchtet | ja |
| Sägeblatt Zahnform | Wechselzahn |
Lieferumfang
| Lieferumfang Text | Zug-, Kapp und Gehrungssäge Spannvorrichtung 2x Werkstückauflage Spänefangsack Innensechskantschlüssel 2x 1,5 V AAA Batterie 2x Kohlebürste Betriebsanleitung |
Zubehör
39,99 €
104,99 €
59,99 €
72,99 €
100,19 €
82,99 €
Ersatzteile
Wo finde ich die passenden Informationen?
Um die richtige Maschine zu finden, empfehlen wir die Suche über die auf dem Typenschild stehenden Informationen. Du findest dort Daten wie Artikelnummer und Modellname, welche benötigt werden, um die Maschine zu finden. Die EAN oder IAN kann am Strichcode abgelesen werden.
1
2
3
5
4
Bitte die entsprechende Liste anhand des Baujahres bzw. Seriennummer auswählen.
Dokumente
Bedienungsanleitung
FAQ
In unseren häufig gestellten Fragen findest du schnelle Antworten auf die meistgestellten Anliegen.
Warum wird das Werkstück nicht komplett durchgesägt?
Wenn das Werkstück nicht komplett durchgesägt wird, dann ist in den meisten Fällen lediglich der Tiefenanschlag falsch eingestellt. Beachten Sie hierzu die folgende Serviceinformation:
Serviceinformation: Den Tiefenanschlag prüfen und einstellen
Warum dreht der Motor langsam an, erreicht die Betriebsgeschwindigkeit nicht oder hat zu wenig Kraft?
- Die Zuleitung, das Verlängerungskabel kann entweder zu lang sein oder einen zu geringen Querschnitt haben.
- Erfolgt die Stromversorgung über einen Generator kann dieser eine zu niedrige Spannung oder zu geringe Leistung haben.
Warum ist der Schnitt rau oder ausgerissen?
Der Schnittdruck kann zu hoch sein, das Sägeblatt könnte beschädigt sein oder es ist möglicherweise nicht geeignet für den jeweiligen Einsatz.
Wie wird das Sägeblatt getauscht?
Um das Sägeblatt zu wechseln, beachten Sie bitte die folgende Serviceinformation:
Warum ist der Schnitt schief?
Wenn der Schnitt horizontal oder vertikal nicht im Winkel verläuft, dann muss der Anschlag oder der Auslegearm entsprechend eingestellt werden. Beachten Sie hierzu bitte die folgende Serviceinformation:
Serviceinformation: Den Anschlag und den Auslegearm richtig einstellen
Herstellerinformationen & Verantwortliche Person (EU)
Scheppach GmbH
Günzburger Str. 69
89335 Ichenhausen
Produktsicherheit
Informationen zur Produktsicherheit entnimmst du bitte der produktbegleitenden Bedienungsanleitung, welche du auch unter Dokumente findest.
