Dieser Artikel ist derzeit nicht verfügbar
Beschreibung
- 2 Geräte in 1: Dekupiersäge mit biegsamer Welle mit Bohrfutter
- Einspannhilfe für Sägeblätter ohne Querstift
- Plangeschliffene Tischplatte aus Alu-Druckguss ø 415 x 255 mm
- Stabiles Gestell aus Grauguss
- Parallelarm aus Aluminium
- Geeignet für Sägeblätter mit und ohne Querstift
Schnittdaten:
- Durchlasshöhe 50 mm
- Durchlasstiefe 405 mm
- Hubhöhe 17 mm
Serienmäßige Grundausstattung:
- Flexible, separat zuschaltbare Arbeitsleuchte
- Durchsichtiger, nach oben schwenkbarer Sägeblattschutz, Werkstückniederhalter
- Schnellspannhebel für schnellen Sägeblattwechsel
- Flexible Gebläsedüse
- Werkzeugkoffer 64-teilig
Spezifikationen
Artikel (Grunddaten)
| Standardmäß.Grundausstattung | inkl. Werkzeugkoffer |
| Artikelnummer | 5901402901 |
| EAN | 4014915080381 |
| Bruttogewicht | 14.2 kg |
| Nettogewicht | 12.0 kg |
| Modellbeschreibung | SD1600f |
| Maschinengruppe | Dekupiersäge |

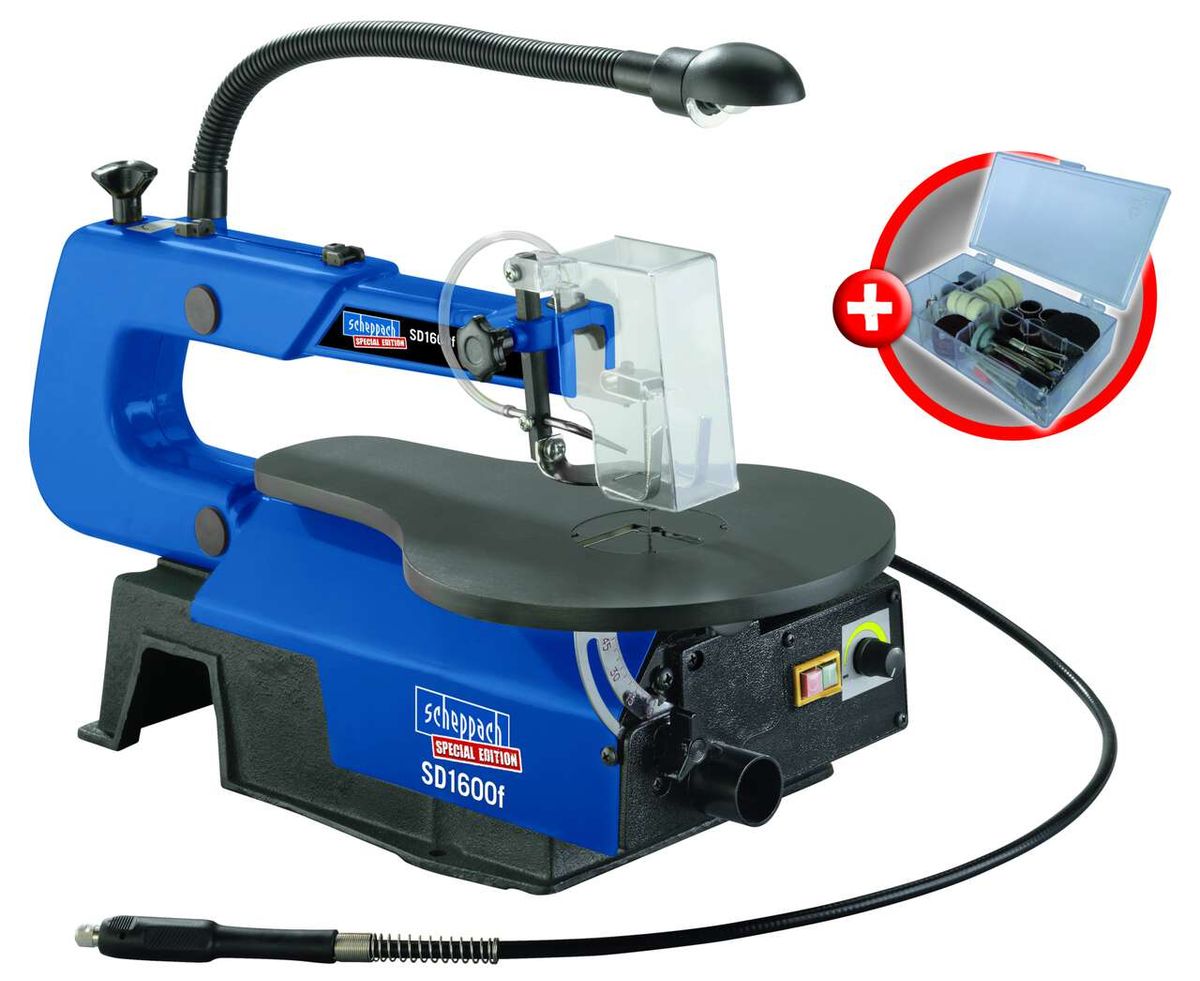

| Titel | Dekupiersäge SD1600f scheppach special edition |
| Antriebsart Allgemein | Elektro |
| Untergruppierung Antriebsart | 230V |
Grunddaten Dekupiersäge
| Schnitthöhe 45° | 22.0 mm |
| Schnitthöhe 90° | 50.0 mm |
| max. Schnittbreite | 0.25 mm |
| Drehzahl der Welle max. | 4950.0 1/min |
| Drehzahl der Welle min. | 1650.0 1/min |
| Zähnezahl | 15 Stück |
| Sägeblatt Länge | 133.0 mm |
| Hubhöhe | 17.0 mm |
| max. Hubgeschwindigkeit | 1650.0 1/min |
| min. Hubgeschwindigkeit | 550.0 1/min |
| Außendurchmesser des Absaugstutzens | 35.0 mm |
| Tischeinlage zu Tisch tiefer max. | 0.2 mm |
| Tisch Länge | 415.0 mm |
| max. Verstellbereich Tischplatte | 45.0 ° |
| min. Verstellbereich Tischplatte | 0.0 ° |
| Tisch Breite | 255.0 mm |
| Durchlasstiefe | 405.0 mm |
| Sägegeschwindigkeit einstellbar | ja |
| Sägeblatt Fixierung | mit Stift/ohne Stift |
| Material der Tischplatte | Aluminium |
| Winkelverstellung Anschlag einstellbar | ja |
Abmessung Allgemein
| Maschine Höhe | 320.0 mm |
| Maschine Länge | 630.0 mm |
| Maschine Breite | 310.0 mm |
Antrieb Elektro
| Dauerleistungsaufnahme S1 (in Watt) | 70.0 W |
| Motordrehzahl max. | 4950.0 1/min |
| Leistungsaufnahme in Betriebsart 1 | 125.0 W |
| Schutzklasse | Class I |
| Frequenz | 50 Hz |
| Isolierungsklasse | B (max. motor temp. 130°C) |
| Motorbremsenart | keine |
| Motorschutz (Thermoprotektor) | ja |
| Schutzart Elektro | IP 20 |
| Motortyp Elektro | Bürstenmotor |
| Spannung | 230 V |
Emission Normal
| Schallleistungspegel Lw(A) | 87.4 dB |
| Schalldruckpegel Lp(A) | 77.3 dB |
| Unsicherheit K | 1.5 dB |
| Unsicherheit KpA | 3.0 dB |
| Unsicherheit KwA | 3.0 dB |
| Schwingungsemissionswert ah | 1.17 m/sec² |
Stromanschluss
| Kabellänge | 2000.0 mm |
| Motorkabeleinführung | nein |
| Phasenwechselschalter 400v im Stecker neu | nein |
| Schutzart | IP 20 |
| Schalter ohne Spannungsauslöser neu | nein |
| Steckertyp | EU Stecker (Class II) |
Zubehör - Sägeblatt
| Sägeblatt Länge | 133.0 mm |
Lieferumfang
| Lieferumfang Text | • Dekupiersäge • Biegsame Welle • Beipackbeutel • Bedienungsanweisung |
Zubehör
9,00 €
9,00 €
29,00 €
39,99 €
9,00 €
9,00 €
29,00 €
139,00 €
9,00 €
29,99 €
29,99 €
23,00 €
29,00 €
26,00 €
79,99 €
29,00 €
Ersatzteile
Wo finde ich die passenden Informationen?
Um die richtige Maschine zu finden, empfehlen wir die Suche über die auf dem Typenschild stehenden Informationen. Du findest dort Daten wie Artikelnummer und Modellname, welche benötigt werden, um die Maschine zu finden. Die EAN oder IAN kann am Strichcode abgelesen werden.
1
2
3
5
4
Bitte die entsprechende Liste anhand des Baujahres bzw. Seriennummer auswählen.
Dokumente
Bedienungsanleitung
Stecker-bilder
FAQ
In unseren häufig gestellten Fragen findest du schnelle Antworten auf die meistgestellten Anliegen.
Der Motor läuft, aber beide Arme bewegen sich nicht. Was kann die Ursache sein?
Der Gewindestift des Exzenters auf der Motorwelle ist lose. Bitte ziehen Sie den Gewindestift wieder fest.
Warum brechen mir die Sägeblätter so schnell ab?
Dies kann mehrere Ursachen haben:
-
Die Sägeblattspannung ist möglicherweise falsch eingestellt. Überprüfen Sie die Sägeblattspannung durch eine Gehörprüfung: Wenn Sie an dem Sägeblatt ziehen, sollte ein heller Ton zu hören sein.
-
Das Werkstück wird zu schnell bewegt oder gedreht, wodurch es sich verklemmt. Sägen Sie langsamer und führen Sie regelmäßig Freischnitte durch, um ein Verklemmen des Sägeblatts zu vermeiden.
-
Die Sägearme sind nicht parallel. Überprüfen Sie die Parallelität der Sägearme.
Passt das Zubehör Schleifband-Set für alle Dekupiersägen?
Dieses Set ist nur für Dekupiersägen mit einem Sägeblattadapter zum Einhängen geeignet. Bei Dekupiersägen mit einem Schnellspannadapter kann das Set nicht verwendet werden.
Schleifband-Set 7901403704: Online-Shop
Warum passen bei meiner Säge nur Stiftsägeblätter?
Bei unseren Dekupiersägen gibt es unterschiedliche Sägeblattaufnahmen. Nähre Informationen finden Sie unter der folgenden Serviceinformation:
