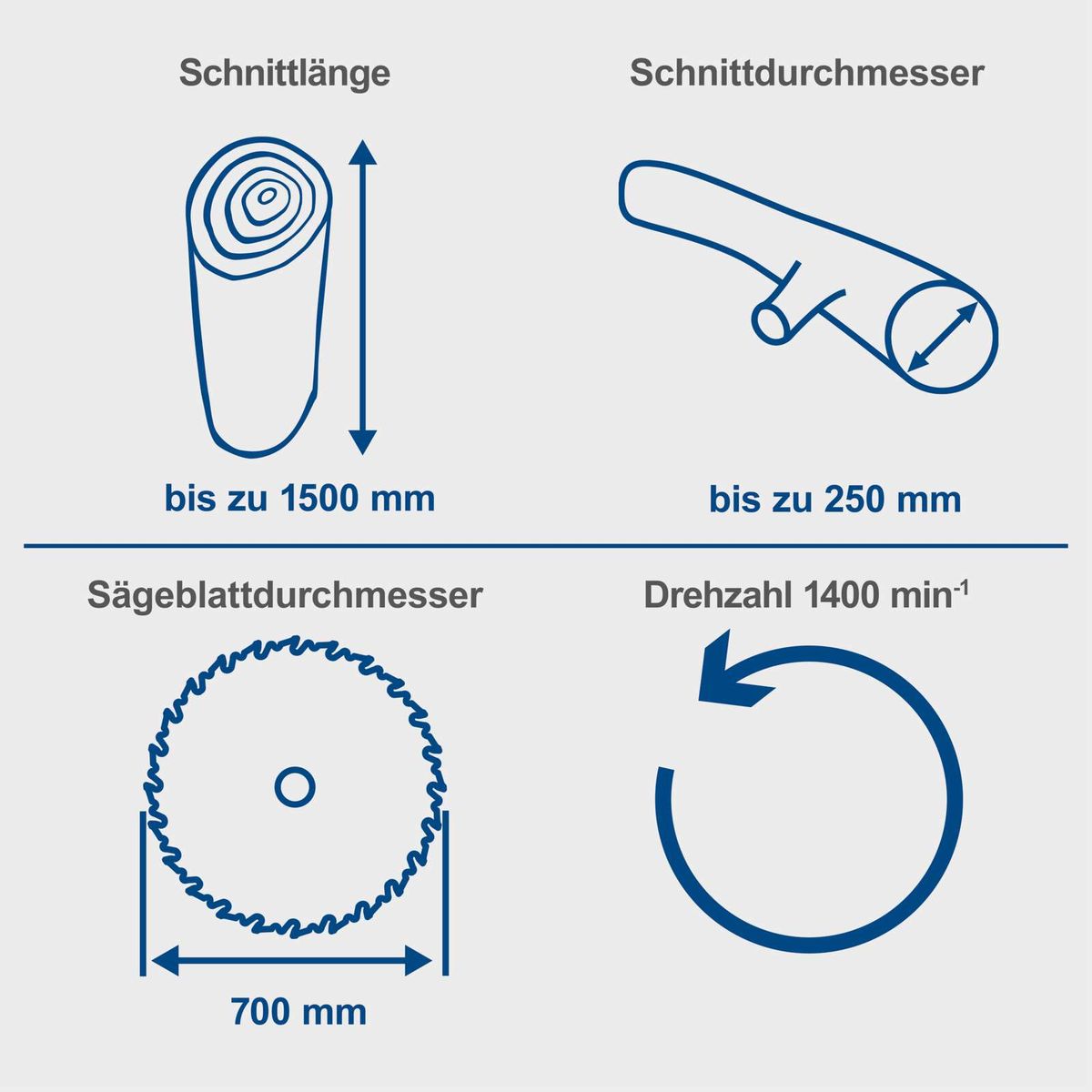

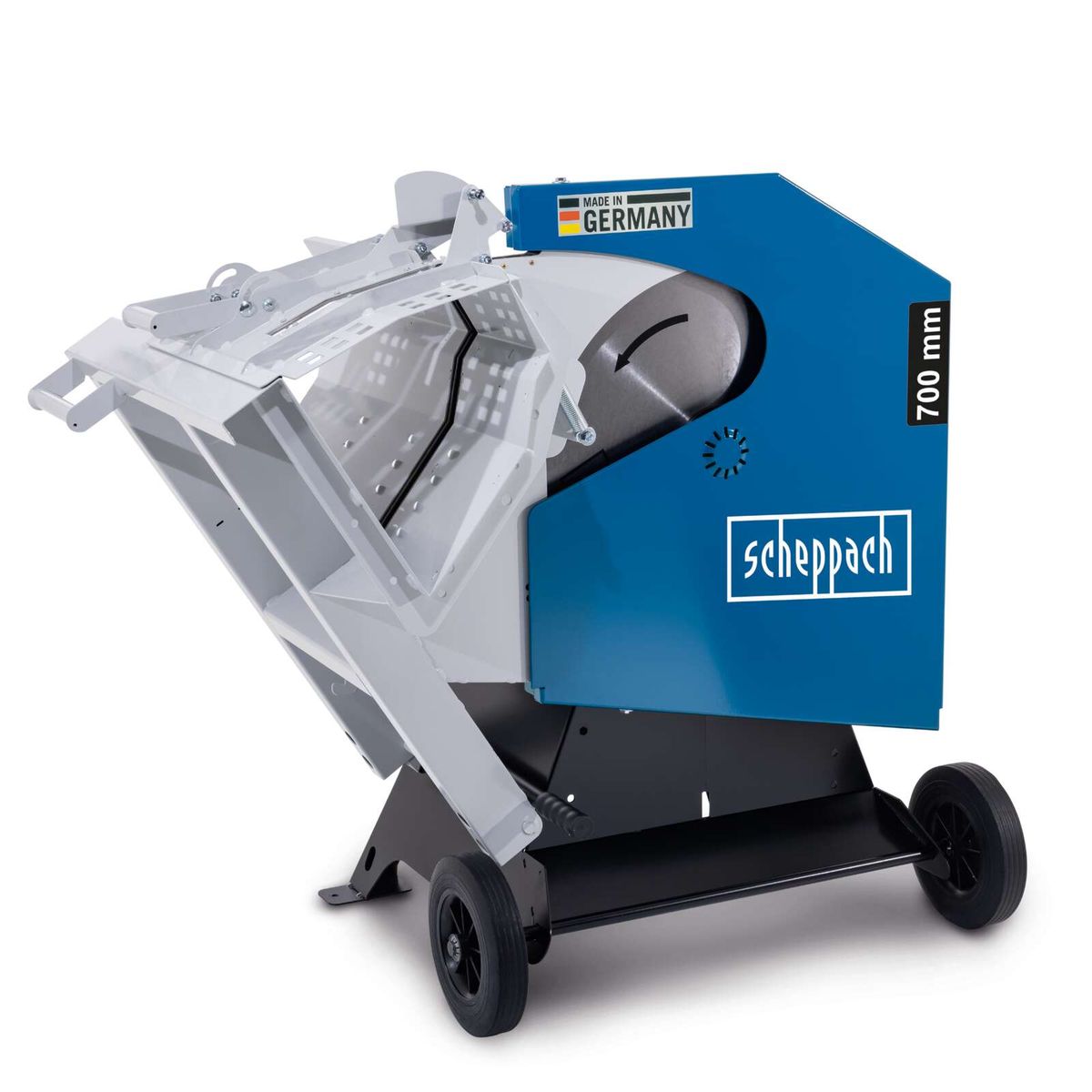

Wippsäge wox d700 scheppach - 400V | 7500W | 700mm Sägeblattdurchmesser | 1500mm Schnittlänge | 250mm Schnittdurchmesser
979.99
Beschreibung
MIT IHREM STARKEM MOTOR ERREICHT SIE HOHE SCHNITTLEISTUNGEN. DIE STABILE STAHLKONSTRUKTION MACHT SIE ROBUST FÜR DEN DAUERHAFTEN EINSATZ.
- Leistungsstarkes HW Sägeblatt 700 mm für optimales schneiden von sämtlichen Hölzern
- Kräftesparendes Arbeiten durch idealen Wippendrehpunkt
- Große Schnittleistung

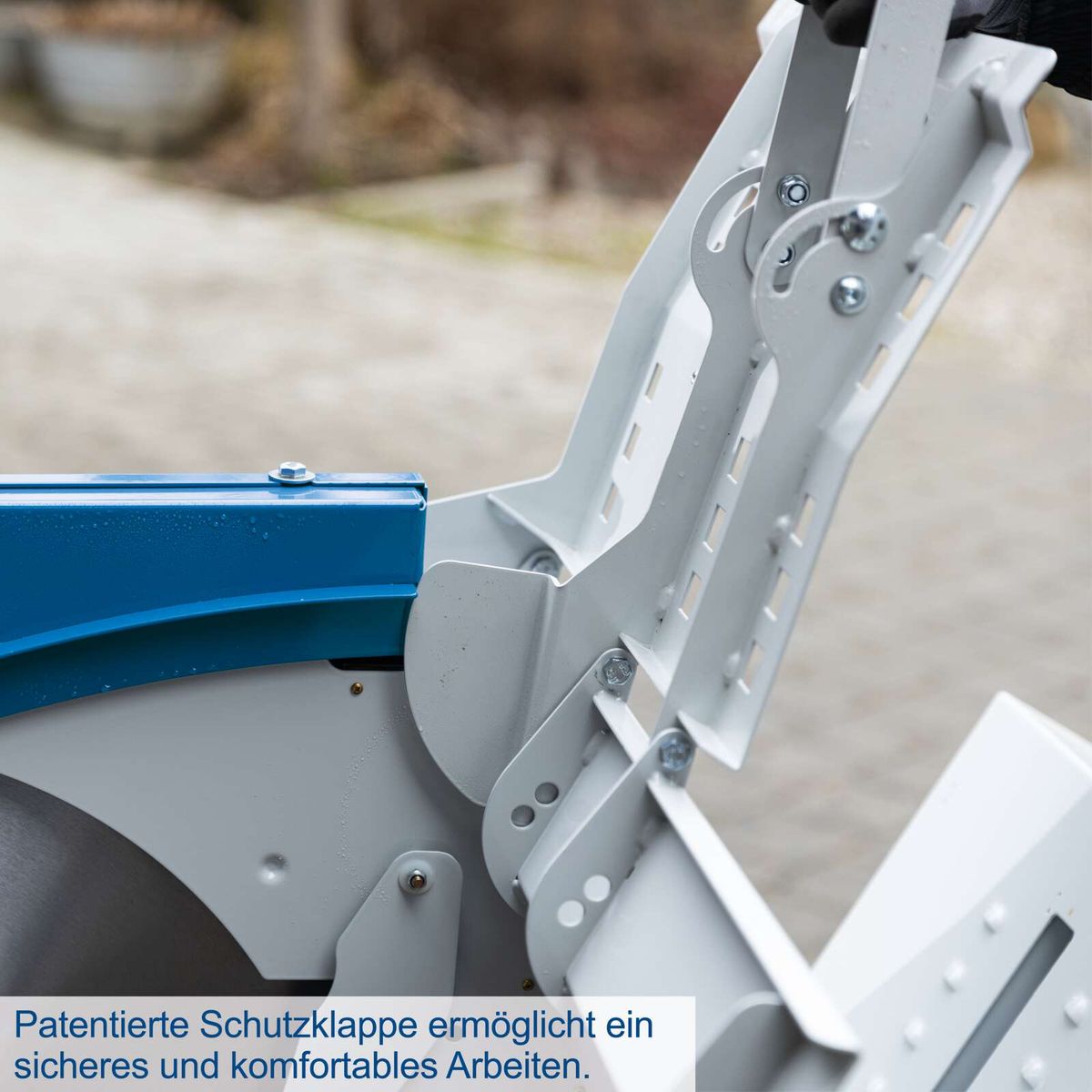

- Schnelles und ergonomisches Handling mit der patentierten Schutzklappe
- Stabiles, verwindungssteifes Stahlgestell
- Einsatzbereit montiert
- Geschlossener und sicherer Sägebereich
Spezifikationen
Artikel (Grunddaten)
| Artikelnummer | 1905114903 |
| EAN | 4014915194095 |
| Bruttogewicht | 143.5 kg |
| Nettogewicht | 121.5 kg |
| Modellbeschreibung | wox d700 |
| Maschinengruppe | Wippkreissäge |
| Titel | Wippkreissäge wox d700 scheppach (DIY) |
| Antriebsart Allgemein | Elektro |
| Untergruppierung Antriebsart | 400V |
Grunddaten Wippsäge
| Dreipunkt (KAT) | 0.0 KAT |
| Schnittdurchmesser | 240 mm |
| Scheitholzbreite | 370 mm |
Abmessung Allgemein
| Maschine Höhe | 1130.0 mm |
| Maschine Länge | 1270.0 mm |
| Maschine Breite | 730.0 mm |
Antrieb Elektro
| Motordrehzahl max. | 1400.0 1/min |
| Leistungsaufnahme in Betriebsart 1 | 7500.0 W |
| Frequenz | 50 Hz |
| Motorschutz (Thermoprotektor) | ja |
| Schutzart Elektro | IP 54 |
| Spannung | 400 V |
| Nennstrom | 12.5 A |
Emission unter/ohne Belastung
| Schallleistungspegel Lw(A) unter Belastung | 107.0 dB |
| Schallleistungspegel Lw(A) ohne Belastung | 105.0 dB |
| Schalldruckpegel Lp(A) unter Belastung | 97.0 dB |
| Schalldruckpegel Lp(A) ohne Belastung | 95.0 dB |
| Unsicherheit KpA | 3.0 dB |
| Unsicherheit KwA | 3.0 dB |
Stromanschluss
| Kabellänge | 600.0 mm |
| Motorkabeleinführung | ja |
| Phasenwechselschalter 400v im Stecker neu | ja |
| Schalter ohne Spannungsauslöser neu | ja |
Zubehör - Sägeblatt
| Bohrungsdurchmesser Sägeblatt | 30.0 mm |
| Durchmesser Sägeblatt | 700.0 mm |
| Sägeblatt gewuchtet | ja |
| Sägeblatt Zahnform | Wechselzahn |
Lieferumfang
| Lieferumfang Text | Wippkreissäge Innensechskantschlüssel oder Gabelschlüssel Arretierungsstift Bedienungsanweisung |
Zubehör
69
169
7.9
29.99
29.99
249.99
59
19.9
29.99
39
Ersatzteile
Wo finde ich die passenden Informationen?
Um die richtige Maschine zu finden, empfehlen wir die Suche über die auf dem Typenschild stehenden Informationen. Du findest dort Daten wie Artikelnummer und Modellname, welche benötigt werden, um die Maschine zu finden. Die EAN oder IAN kann am Strichcode abgelesen werden.
1
2
3
5
4
Bitte die entsprechende Liste anhand des Baujahres bzw. Seriennummer auswählen.
Dokumente
Bedienungsanleitung
Datenblatt
FAQ
In unseren häufig gestellten Fragen findest du schnelle Antworten auf die meistgestellten Anliegen.
Warum überhitzt der Motor? Warum kommt es zum Auslösen der Sicherung?
Achten Sie auf ein geeignetes Verlängerungskabel und die korrekte Absicherung im Haus.
- Der 230V-Netzanschluss und die Verlängerungsleitung müssen dreipolig sein. Verlängerungsleitungen bis 20 Meter sollten einen Mindestquerschnitt von 1,5 mm² aufweisen, während für Längen zwischen 20 und 40 Metern ein Mindestquerschnitt von 2,5 mm² erforderlich ist. Der Netzanschluss sollte mindestens mit einem 16 A B-Automaten, empfohlen 16 A C-Automaten, abgesichert werden.
- Der 400V-Netzanschluss und die Verlängerungsleitung müssen fünfadrig sein. Verlängerungsleitungen bis 15 Meter sollten einen Mindestquerschnitt von 1,5 mm² haben, während für Längen zwischen 15 und 30 Metern ein Mindestquerschnitt von 2,5 mm² erforderlich ist. Der Netzanschluss sollte mindestens mit einem 16 A B-Automaten, empfohlen 16 A C-Automaten, abgesichert werden.
Warum brummt der Motor meiner Maschine nur und läuft nicht an oder wird sehr heiß? Woran kann das liegen? (nur bei 400V Motor)
Es könnte ein sogenannter Zwei-Phasen-Lauf vorliegen. Fehlt eine Phase, findet der Motor keinen korrekten Drehstrom, was sich meist durch ein Brummen, erschwerten Anlauf oder eine übermäßige Erwärmung bemerkbar macht. Mögliche Ursachen hierfür sind eine ausgelöste Sicherung, ein defekter Schalter, ein Kabelbruch oder ein Fehler in der Zuleitung.
Bitte prüfen Sie die folgenden Punkte in der angegebenen Reihenfolge:
- Kontrollieren Sie alle Sicherungen und Leitungsschutzschalter darauf, ob eine Phase ausgefallen oder abgeschaltet ist.
- Testen Sie das Stromkabel mit einem anderen 400-V-Gerät.
- Lassen Sie den Schalter-Stecker von einer autorisierten Elektrofachkraft überprüfen.
- Lassen Sie den Motor von einer autorisierten Elektrofachkraft überprüfen.
Achtung! Führen Sie keine Prüfungen oder Arbeiten an stromführenden Bauteilen selbst aus. Es besteht Lebensgefahr durch einen elektrischen Schlag!
Warum brummt die Maschine noch leise nach dem Stillstand der Säge?
Die Bremse kann nach dem Ausschalten der Maschine bis zu 40 Sekunden lang aktiv bleiben, bevor sie sich wieder löst. Dies kann einen Brummton erzeugen.
Warum läuft das Sägeblatt nach dem ausschalten nach?
Achtung! Sicherheitsrelevant. Die Bremse könnte defekt sein. Lassen Sie die Maschine von einem Fachmann überprüfen. Möglicherweise muss die Platine oder die mechanische Bremse erneuert werden.
Warum bleibt das Sägeblatt stehen, der Motor aber läuft weiter?
Je nach Maschinenausführung kann entweder das Sägeblatt locker, oder der Keilriemen gerissen oder locker sein. Das Sägeblatt kann angezogen werden. Der Keilriemen muss überprüft und entweder nachgespannt oder austauscht werden.
Was kann die Ursache für ein vibrieren des Sägeblattes sein?
- Der Aufnahmeflansch könnte ausgeschlagen sein. Überprüfen Sie den Aufnahmeflansch und tauschen Sie ihn gegebenenfalls aus.
- Das Sägeblatt kann beschädigt sein. Überprüfen Sie das Sägeblatt und tauschen Sie es gegebenenfalls aus.
