Beschreibung
Spezifikationen
Artikel (Grunddaten)
| Artikelnummer | 5901403907 |
| EAN | 4046664114840 |
| ian/plu | 21745 |
| Bruttogewicht | 14.26 kg |
| Nettogewicht | 12.74 kg |
| Modellbeschreibung | SD1600V SE |
| Akku oder Batterie enthalten | nein |
| Maschinengruppe | Dekupiersäge |

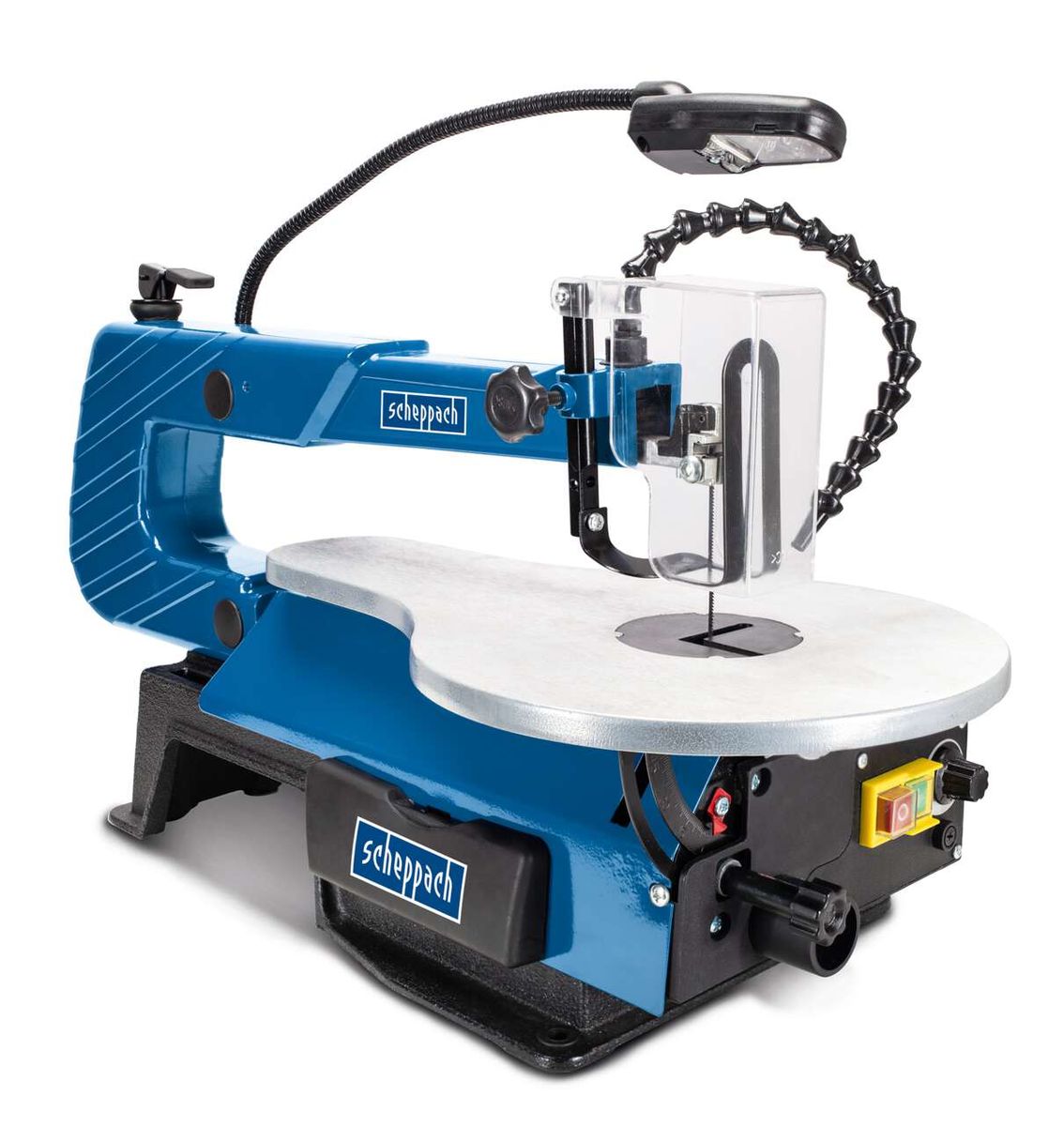

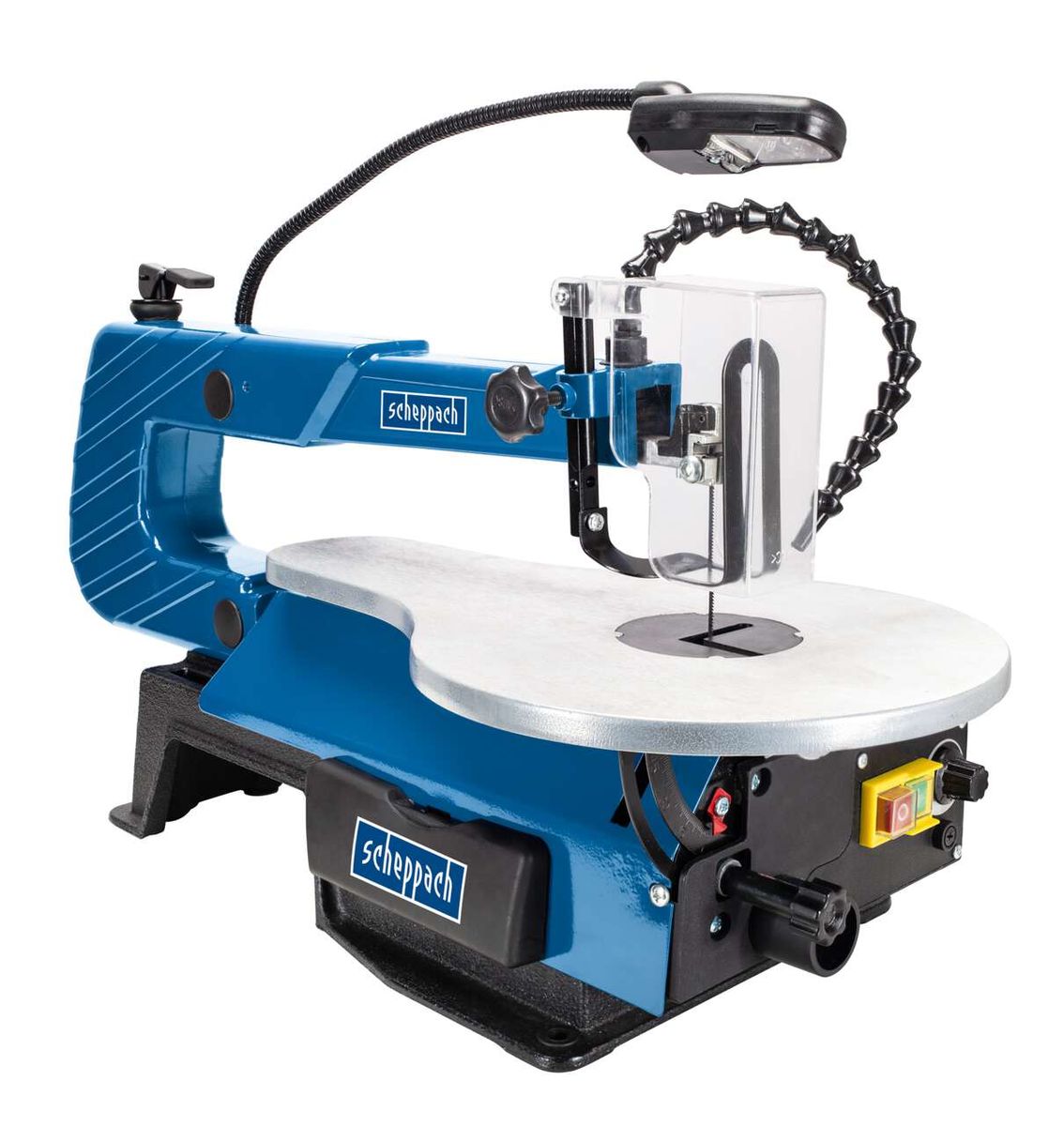

| Titel | Dekupiersäge SD1600V SE scheppach (DIY) |
| Antriebsart Allgemein | Elektro |
| Untergruppierung Antriebsart | 230V |
Grunddaten Dekupiersäge
| Schnitthöhe 90° | 50.0 mm |
| Sägeblatt Länge | 134.0 mm |
| Hubhöhe | 12.0 mm |
| max. Hubgeschwindigkeit | 1700.0 1/min |
| min. Hubgeschwindigkeit | 500.0 1/min |
| Innendurchmesser des Absaugstutzens | 35.0 mm |
| Außendurchmesser des Absaugstutzens | 38.0 mm |
| Tischebenheit längs | 0.2 mm |
| Tisch Länge | 415.0 mm |
| max. Verstellbereich Tischplatte | 45.0 ° |
| min. Verstellbereich Tischplatte | 0.0 ° |
| Tisch Breite | 255.0 mm |
| Durchlasstiefe | 406.0 mm |
| Sägegeschwindigkeit einstellbar | ja |
| Material der Tischplatte | Aluminium |
Abmessung Allgemein
| Maschine Höhe | 370.0 mm |
| Maschine Länge | 630.0 mm |
| Maschine Breite | 295.0 mm |
Antrieb Elektro
| Dauerleistungsaufnahme S1 (in Watt) | 80.0 W |
| Wirkungsgrad | 0.3 % |
| Motordrehzahl max. | 1700.0 1/min |
| Motordrehzahl min | 500.0 1/min |
| Leistungsaufnahme in Betriebsart 1 | 120.0 W |
| Schutzklasse | Class I |
| Frequenz | 50 Hz |
| Isolierungsklasse | Y (max. motor temp. 90°C) |
| Motorbremsenart | mechanische |
| Motorschutz (Thermoprotektor) | nein |
| Schutzart Elektro | IP 20 |
| Motortyp Elektro | Bürstenmotor |
| Spannung | 220-240 V |
Emission Normal
| garantierte Schallleistung Lw(A) | 0.0 n/a |
| gemessene Schallleistung Lw(A) | 0.0 n/a |
| Schallleistungspegel Lw(A) | 79.9 dB |
| Schalldruckpegel Lp(A) | 66.9 dB |
| Unsicherheit K | 0.0 dB |
| Unsicherheit KpA | 3.0 dB |
| Unsicherheit KwA | 3.0 dB |
| Schwingungsemissionswert ah | 0.0 m/sec² |
Stromanschluss
| Kabellänge | 2000.0 mm |
| Phasenwechselschalter 400v im Stecker neu | nein |
| Schutzart | IP 20 |
| Schalter ohne Spannungsauslöser neu | ja |
Zubehör - Sägeblatt
| Sägeblatt Länge | 134.0 mm |
Zubehör
29,00 €
39,99 €
9,00 €
9,00 €
29,00 €
9,00 €
22,99 €
9,00 €
9,00 €
29,00 €
29,00 €
Ersatzteile
Wo finde ich die passenden Informationen?
Um die richtige Maschine zu finden, empfehlen wir die Suche über die auf dem Typenschild stehenden Informationen. Du findest dort Daten wie Artikelnummer und Modellname, welche benötigt werden, um die Maschine zu finden. Die EAN oder IAN kann am Strichcode abgelesen werden.
1
2
3
5
4
Bitte die entsprechende Liste anhand des Baujahres bzw. Seriennummer auswählen.
Dokumente
Bedienungsanleitung
FAQ
In unseren häufig gestellten Fragen findest du schnelle Antworten auf die meistgestellten Anliegen.
Der Motor läuft, aber beide Arme bewegen sich nicht. Was kann die Ursache sein?
Der Gewindestift des Exzenters auf der Motorwelle ist lose. Bitte ziehen Sie den Gewindestift wieder fest.
Warum brechen mir die Sägeblätter so schnell ab?
Dies kann mehrere Ursachen haben:
-
Die Sägeblattspannung ist möglicherweise falsch eingestellt. Überprüfen Sie die Sägeblattspannung durch eine Gehörprüfung: Wenn Sie an dem Sägeblatt ziehen, sollte ein heller Ton zu hören sein.
-
Das Werkstück wird zu schnell bewegt oder gedreht, wodurch es sich verklemmt. Sägen Sie langsamer und führen Sie regelmäßig Freischnitte durch, um ein Verklemmen des Sägeblatts zu vermeiden.
-
Die Sägearme sind nicht parallel. Überprüfen Sie die Parallelität der Sägearme.
Passt das Zubehör Schleifband-Set für alle Dekupiersägen?
Dieses Set ist nur für Dekupiersägen mit einem Sägeblattadapter zum Einhängen geeignet. Bei Dekupiersägen mit einem Schnellspannadapter kann das Set nicht verwendet werden.
Schleifband-Set 7901403704: Online-Shop
Herstellerinformationen & Verantwortliche Person (EU)
Scheppach GmbH
Günzburger Str. 69
89335 Ichenhausen
Produktsicherheit
Informationen zur Produktsicherheit entnimmst du bitte der produktbegleitenden Bedienungsanleitung, welche du auch unter Dokumente findest.
