Beschreibung
KOMBINIERTER BAND- UND TELLERSCHLEIFER FÜR UNTERSCHIEDLICHSTEN DETAILARBEITEN AN ALLEN HÖLZERN UND HOLZÄHNLICHEN
MATERIALIEN.
- Leistungsstarker Induktions-Motor für ruhiges und vibrationsarmes Arbeiten

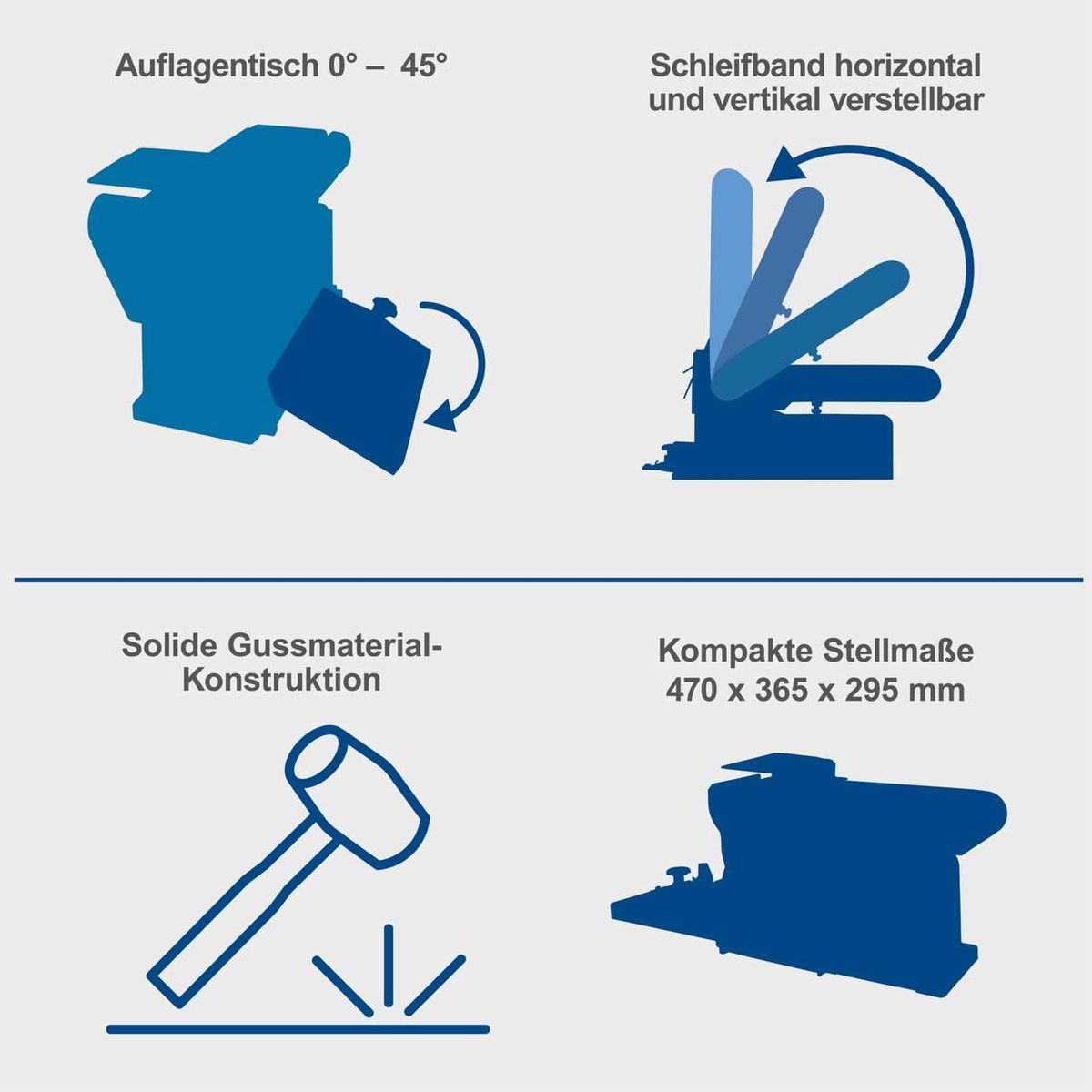

- Schleifband horizontal und vertikal verstellbar
- Schwenkbarer Auflagetisch
- Solide Gusseisen-Konstruktion erlaubt ausreichend hohen Anpressdruck für gleichbleibend präzise Schleifergebnisse
- Schleifteller mit Klettverschluss für einen einfachen Wechsel des
- Schleifpapiers
Spezifikationen
Artikel (Grunddaten)

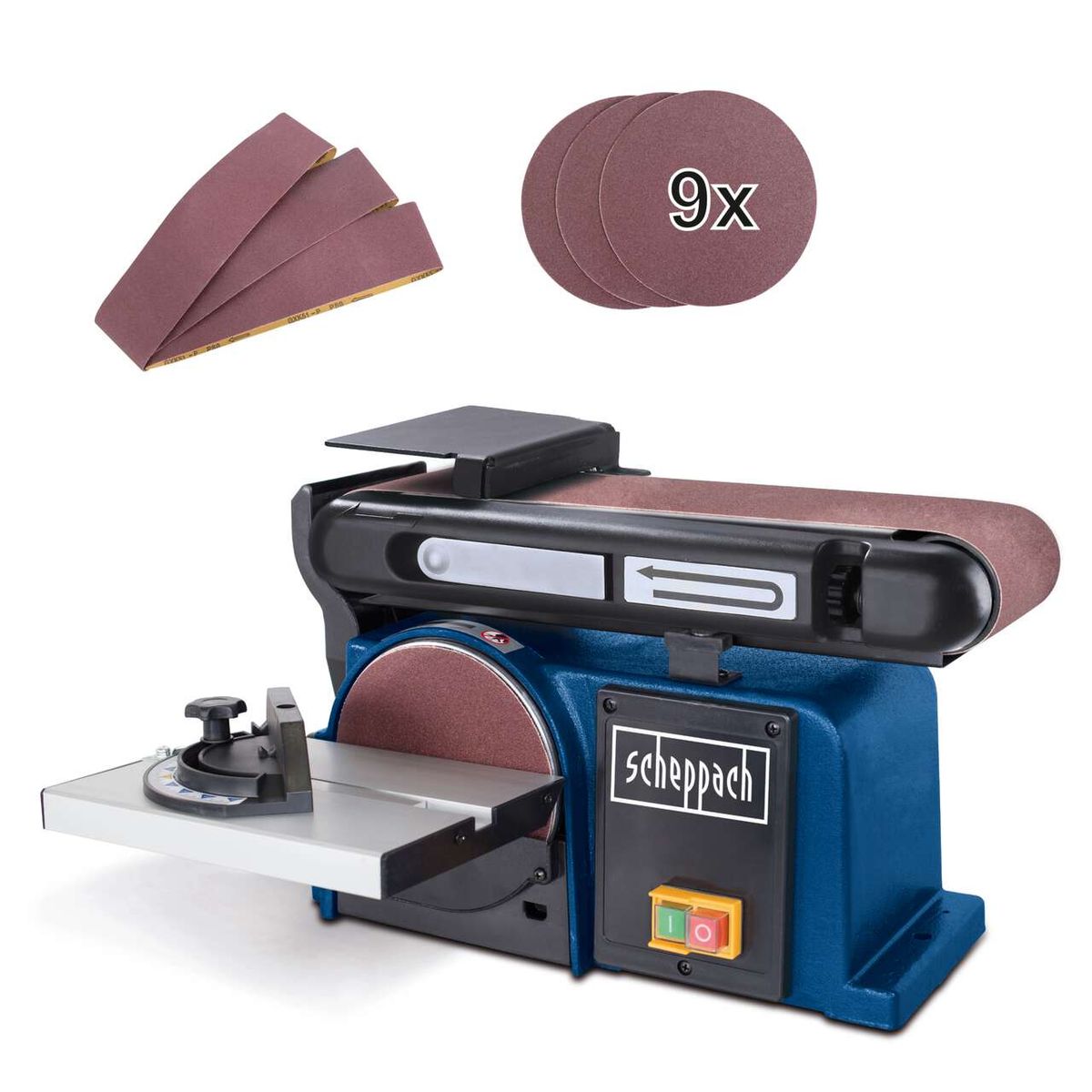

| Standardmäß.Grundausstattung | inkl. 12-tlgs. Schleifbandset |
| Artikelnummer | 5903304901 |
| EAN | 4046664064237 |
| Bruttogewicht | 22.115 kg |
| Nettogewicht | 20.419 kg |
| Modellbeschreibung | BTS800 |
| Akku oder Batterie enthalten | nein |
| Maschinengruppe | Band- und Tellerschleifer |
| Titel | Band- und Tellerschleifer BTS800 scheppach (DIY) |
| Antriebsart Allgemein | Elektro |
| Untergruppierung Antriebsart | 230V |
Grunddaten Bandschleifer
| Schleifscheibe Körnung | 80 Körnung |
| Schleifscheibe Drehzahl | 2980.0 1/min |
| Höhe des Anschlags | 28.0 mm |
| Länge des Anschlags | 155.0 mm |
| Schleifband Körnung | 80 |
| Schleifgeschwindigkeit Schleifband | 7.5 m/sec |
| Schleifauflage Länge | 280.0 mm |
| max. Winkelverstellung Schleifauflage | 90.0 ° |
| min. Winkelverstellung Schleifauflage | 0.0 ° |
| Schleifauflage Breite | 100.0 mm |
| Länge des Schleiftisches | 215.0 mm |
| max. Winkelverstellung des Schleiftisches | 45.0 ° |
| min. Winkelverstellung des Schleiftisches | 0.0 ° |
| Breite des Schleiftisches | 145.0 mm |
| max. Winkelverstellung Queranschlag | 60.0 ° |
| min. Winkelverstellung Queranschlag | -60.0 ° |

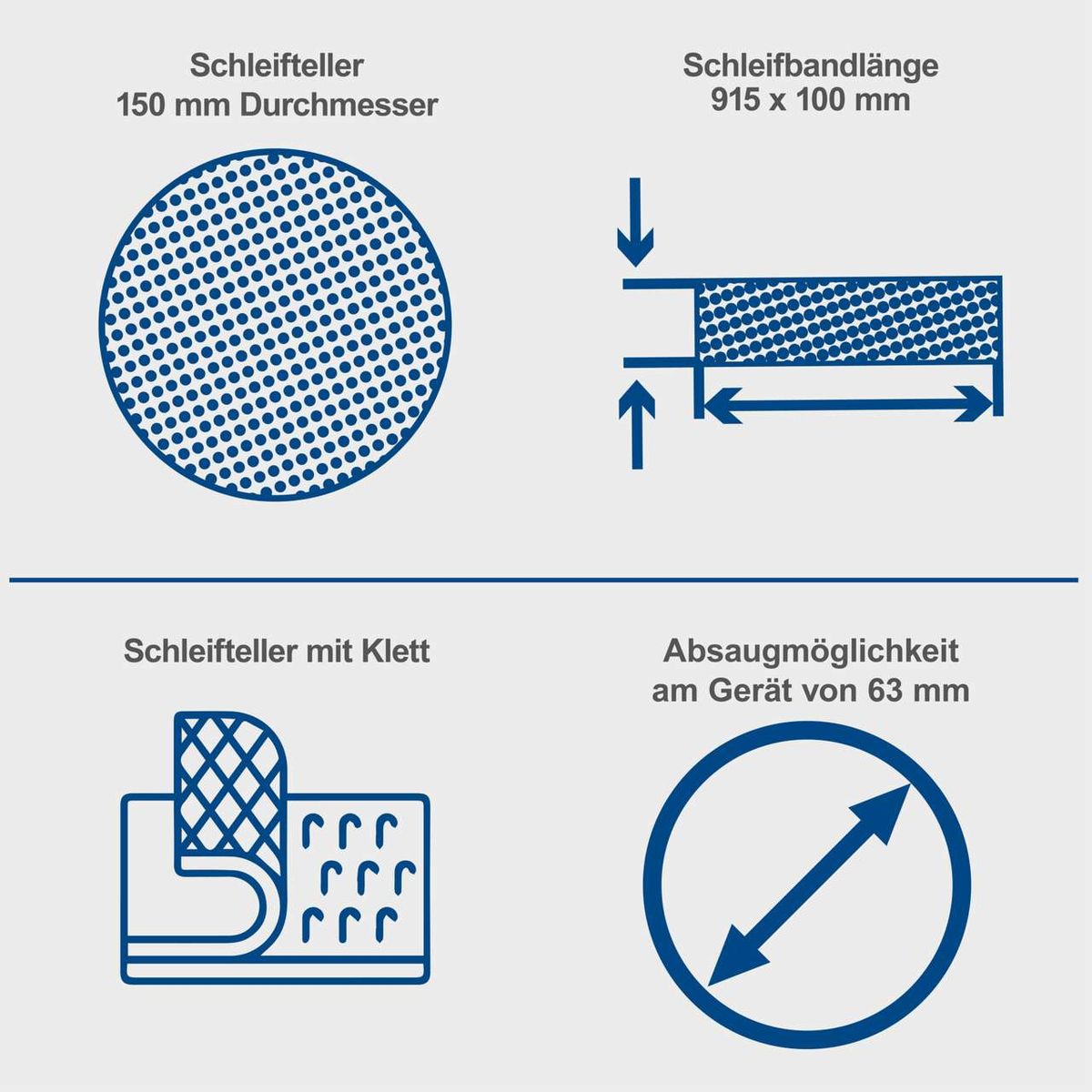

| Schleifband Länge | 915.0 mm |
| Schleifband Tisch Länge | 280.0 mm |
| Schleifband Tisch Breite | 145.0 mm |
| Schleiftellerdurchmesser | 150.0 mm |
| Innendurchmesser des Absaugstutzens | 57.0 mm |
| Außendurchmesser des Absaugstutzens | 63.0 mm |
| Riemenart | 150XL037 |
| Schleifpapier Art Befestigung | Klettverschluss |
| Material des Schleiftisches | Aluminium |
| Queranschlag | ja |
Abmessung Band- und Tellerschleifer
| Maschine Höhe | 330.0 mm |
| Maschine Länge | 470.0 mm |
| Maschine Breite | 370.0 mm |
Abmessung Allgemein
| Maschine Höhe | 330.0 mm |
| Maschine Länge | 470.0 mm |
| Maschine Breite | 370.0 mm |
Antrieb Elektro
| Dauerleistungsaufnahme S1 (in Watt) | 370.0 W |
| Motordrehzahl max. | 2980.0 1/min |
| Leistungsaufnahme in Betriebsart 1 | 370.0 W |
| Schutzklasse | Class I |
| Frequenz | 50 Hz |
| Motorbremsenart | keine |
| Motorschutz (Thermoprotektor) | nein |
| Schutzart Elektro | IP 23 |
| Motortyp Elektro | Induktionsmotor |
| Spannung | 230-240 V |
Emission Normal
| Schallleistungspegel Lw(A) | 91.1 dB |
| Schalldruckpegel Lp(A) | 79.9 dB |
| Unsicherheit K | 0.0 dB |
| Unsicherheit KpA | 3.0 dB |
| Unsicherheit KwA | 3.0 dB |
| Schwingungsemissionswert ah | 0.0 m/sec² |
Stromanschluss
| Kabellänge | 1800.0 mm |
| Phasenwechselschalter 400v im Stecker neu | nein |
| Schutzart | IP 54 |
| Schalter ohne Spannungsauslöser neu | ja |
| Steckertyp | EU Stecker (Class II) |
Lieferumfang
| Lieferumfang Text | • Band- und Scheibenschleifmaschine • Schleifscheibe • Schleifscheibenschutz • Beipackbeutel • Arbeitstisch • Schleifstütze • Gehrungslehre • Sechskantstiftschlüssel SW 6 • Bedienungsanweisung |
Zubehör

19,90 €
23,00 €

39,99 €

7,90 €

29,99 €
19,90 €
139,00 €

29,99 €
39,00 €

29,99 €

29,99 €
19,90 €

29,99 €

79,99 €

29,99 €

29,99 €

14,99 €
Ersatzteile
Wo finde ich die passenden Informationen?
Um die richtige Maschine zu finden, empfehlen wir die Suche über die auf dem Typenschild stehenden Informationen. Du findest dort Daten wie Artikelnummer und Modellname, welche benötigt werden, um die Maschine zu finden. Die EAN oder IAN kann am Strichcode abgelesen werden.


1
2
3
5


4
Bitte die entsprechende Liste anhand des Baujahres bzw. Seriennummer auswählen.
Dokumente
Bedienungsanleitung
FAQ
In unseren häufig gestellten Fragen findest du schnelle Antworten auf die meistgestellten Anliegen.
In der Maschine ist ein klackern zu hören. Was kann die Ursache sein?
Die Schraube der Riemenscheibe könnte sich geringfügig gelöst haben. Nehmen Sie die Riemenschutzabdeckung ab, versehen Sie die Schraube mit einem Tropfen Loctite-Kleber und ziehen Sie sie wieder fest.
Wie wechsele ich das Schleifband?
Lockern Sie die linke Schraube, klappen Sie den Schleifarm nach oben, ziehen Sie den Band-Spannhebel zu sich und nehmen Sie das Schleifband ab (gegen den Uhrzeigersinn). Die Montage das neuen Schleifbandes erfolgt in umgekehrter Reihenfolge.
Wie wird der Riemen gewechselt?
Entfernen Sie die Riemenschutzabdeckung und lösen Sie die Spannschraube unten leicht. Nehmen Sie dann den Riemen ab und setzen Sie den neuen Riemen auf. Abschließend den Riemen und die Abdeckung wieder spannen und befestigen.
Warum bleibt das Schleifband bei geringster Belastung stehen?
Der Antriebsriemen kann eine unzureichende Spannung aufweisen. In folgender Anleitung wird das Nachspannen des Riemens beschrieben: Anleitung
