Beschreibung

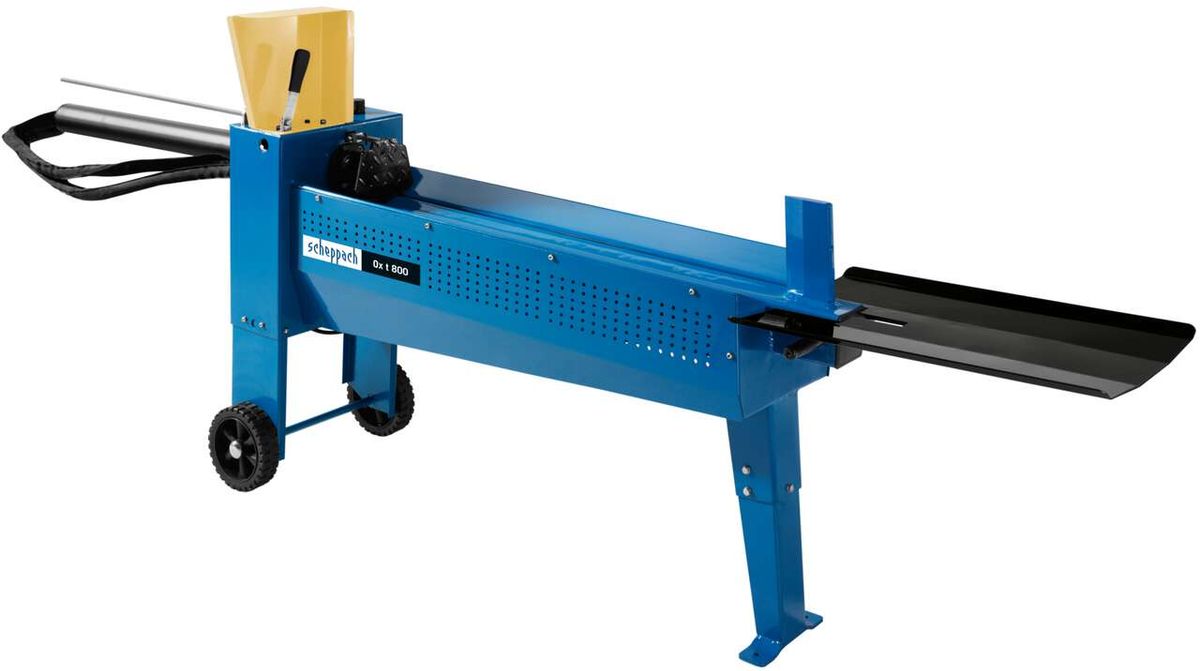

Mit dem Ox t800 haben Sie die Wahl zwischen Kurz- oder Langholz. Der Zylinderhub mit 1000 mm und der stufenlos einstellbare Rücklauf ermöglicht das einfache Spalten von Hölzern bis 1100 mm Länge. Mit kraftvollen 8 t Spaltdruck spalten Sie Ihr Holz sicher und bequem, ein Fixieren oder Halten des Holzes entfällt.
- Stufenlos einstellbarer Hub, für Holzlängen bis 1100 mm
- Spaltkraft 8 t
- 2-Hand-Sicherheitsbedienung
- Zylinderhub 1000 mm
- Vorlaufgeschwindigkeit 70 mm/s
- Rücklaufgeschwindigkeit 135 mm/s
- Ölmenge 5 l
- Stabile, verwindungssteife Stahl-konstruktion
- Zylinder einschiebbar
- Schall-Leistungspegel im Leerlauf LWA 88 dB
Serienmäßige Grundausstattung:
- Klappbare Tischverlängerung
- Untegestell mit Fahrvorrichtung
- Phasenwender
Spezifikationen
Artikel (Grunddaten)
| Artikelnummer | 16040977 |
| EAN | 4014915044680 |
| Bruttogewicht | 177.0 kg |
| Nettogewicht | 156.0 kg |
| Modellbeschreibung | Ox t800 |
| Maschinengruppe | Holzspalter |
| Titel | Holzspalter Ox t800 scheppach |
Grunddaten Holzspalter (liegend)
| Zylinderdurchmesser | 80.0 mm |
| Zylinderlänge | 1120.0 mm |
| Zylinderhub | 1000.0 mm |
| Vorlaufgeschwindigkeit 1. Stufe | 70.0 mm/sec |
| Rücklaufgeschwindigkeit | 135.0 mm/sec |
| Hydraulikdruck | 18.0 MPa |
| min. Abstand Spaltmesser - Tisch | 250.0 mm |
| Öl Menge | 5.0 l |
| Druckplatte Länge | 130.0 mm |
| Druckplatte Breite | 105.0 mm |
| Pumpe | 2.0 ml/Durchlauf |
| Spaltkeil Neigungswinkel | 4.0 ° |
| Spaltkeil Höhe | 25.0 mm |
| Spaltkeil Länge | 185.0 mm |
| Spaltkeil Breite | 100.0 mm |
| Spaltkraft | 8.0 t |
| Tisch Breite | 350.0 mm |
| Achsanzahl | 1 |
| Raddurchmesser | 200.0 mm |
| Radabstand Spurbreite | 500.0 mm |
| Radbreite | 40.0 mm |
| Max. Holzdurchmesser | 320.0 mm |
| max. Holzlänge | 1100.0 mm |
| min. Holzlänge | 250.0 mm |
| Handschutz | ja |
| Ölfilter | nein |
| Ölmessstab mit Markierung | ja |
| Druckplatte verstellbar | nein |
| Rücklaufstop | ja |
| Radmaterial | Polypropylen (PP) + Polyurethan (PU) |
| Arbeitshöhe mit Untergestell | 820 mm |
Abmessung Holzspalter (liegend)
| Maschine Höhe | 1120.0 mm |
| Maschine Länge max. | 3120.0 mm |
| Maschine Länge min. | 1650.0 mm |
| Maschine Breite | 500.0 mm |
Antrieb Elektro
| Dauerleistungsaufnahme S1 (in Watt) | 2300.0 W |
| Motordrehzahl max. | 2850.0 1/min |
| Nennstrom | 4.6 A |
| Leistungsaufnahme in Betriebsart 1 | 3000.0 W |
| Schutzklasse | Class I |
| Frequenz | 50 Hz |
| Isolierungsklasse | B (max. motor temp. 130°C) |
| Motorbremsenart | keine |
| Motorschutz (Thermoprotektor) | ja |
| Schutzart Elektro | IP 54 |
| Motortyp Elektro | Induktionsmotor |
| Spannung | 400 V |
Emission Normal
| garantierte Schallleistung Lw(A) | 88.0 dB |
Emission unter/ohne Belastung
| garantierte Schallleistung Lw(A) | 88.0 dB |
| Schallleistungspegel Lw(A) ohne Belastung | 88.0 dB |
Stromanschluss
| Motorkabeleinführung | ja |
| Phasenwechselschalter 400v im Stecker neu | ja |
| Schutzart | IP 54 |
| Schalter ohne Spannungsauslöser neu | ja |
Lieferumfang
| Lieferumfang Text | Hydraulischer Holzspalter Fahrgestell 2 Laufräder Standbein Schutzblech 2 Schalthebel 2 Schutzbügel Zusatztisch Abdeckblech 2 Schlauchschellen Kleinteile Bed.-Anweisung |
Zubehör
39,00 €
41,99 €
89,00 €
17,99 €
Ersatzteile
Wo finde ich die passenden Informationen?
Um die richtige Maschine zu finden, empfehlen wir die Suche über die auf dem Typenschild stehenden Informationen. Du findest dort Daten wie Artikelnummer und Modellname, welche benötigt werden, um die Maschine zu finden. Die EAN oder IAN kann am Strichcode abgelesen werden.
1
2
3
5
4
Bitte die entsprechende Liste anhand des Baujahres bzw. Seriennummer auswählen.
Dokumente
Bedienungsanleitung
FAQ
In unseren häufig gestellten Fragen findest du schnelle Antworten auf die meistgestellten Anliegen.
Warum überhitzt der Motor? Warum kommt es zum Auslösen der Sicherung?
Achten Sie auf ein geeignetes Verlängerungskabel und die korrekte Absicherung im Haus.
- Der 230V-Netzanschluss und die Verlängerungsleitung müssen dreipolig sein. Verlängerungsleitungen bis 20 Meter sollten einen Mindestquerschnitt von 1,5 mm² aufweisen, während für Längen zwischen 20 und 40 Metern ein Mindestquerschnitt von 2,5 mm² erforderlich ist. Der Netzanschluss sollte mindestens mit einem 16 A B-Automaten, empfohlen 16 A C-Automaten, abgesichert werden.
- Der 400V-Netzanschluss und die Verlängerungsleitung müssen fünfadrig sein. Verlängerungsleitungen bis 15 Meter sollten einen Mindestquerschnitt von 1,5 mm² haben, während für Längen zwischen 15 und 30 Metern ein Mindestquerschnitt von 2,5 mm² erforderlich ist. Der Netzanschluss sollte mindestens mit einem 16 A B-Automaten, empfohlen 16 A C-Automaten, abgesichert werden.
Ist bei Neugeräten das Hydrauliköl bereits eingefüllt?
Ja, die Maschine ist immer mit Hydrauliköl befüllt.
Überprüfen Sie bitte den Ölstand vor der ersten und regelmäßig vor jeder weiteren Inbetriebnahme. Ein zu niedriger Ölstand kann die Ölpumpe beschädigen, füllen Sie ggf. Öl nach. Bitte beachten Sie hierzu die jeweilige Anleitung Ihres Spalters.
Wir empfehlen zum nachfüllen ausschließlich original Scheppach Hydrauliköl zu verwenden (Viskosität 32 / ISO 6743/4): Onlineshop
Muss die Spaltsäule geschmiert oder eingefettet werden? Mit welchem Schmiermittel?
Ja, die Spaltsäule muss vor der Inbetriebnahme und anschließend spätestens alle 5 Betriebsstunden, idealerweise schon alle 2 Betriebsstunden, mit einem handelsüblichen Maschinenfett (z. B. Mehrzweckfett gemäß ISO 6743-9) geschmiert werden. Bitte beachten Sie, dass Sprühöl nicht die beste Wahl für diese Anwendung ist.
Warum wechselt der 230V Motor selbständig die Drehrichtung? Die Spaltsäule bewegt sich dann nicht mehr.
Das Verlängerungskabel kann zu lang sein. Verlängerungsleitungen bis 20 Meter sollten einen Mindestquerschnitt von 1,5 mm² haben. Bei Längen zwischen 20 und 40 Metern ist ein Mindestquerschnitt von 2,5 mm² erforderlich. Länger sollte das Anschlusskabel nicht sein.
Wie wird der Ölstand des Hydrauliköl richtig gemessen?
- HL 2550 und HL3000: Die Spaltsäule muss vor der Prüfung eingefahren sein. Der Spaltkeil muss oben stehen. Die Maschine muss eben stehen. Drehen Sie den Ölmessstab komplett rein, um den Ölstand zu messen. Der Ölstand sollte sich zwischen dem Minimum und Maximum befinden.
- Spalter stehend: Die Spaltsäule muss vor der Prüfung eingefahren werden. Der Spaltkeil muss unten stehen. Das Gerät muss auf einer ebenen Fläche stehen. Entfernen Sie die Entlüftungsschraube mit dem Ölmessstab und wischen Sie den Messstab mit einem sauberen, fusselfreien Tuch ab. Setzen Sie den Messstab danach wieder ein, ohne ihn einzuschrauben, sondern nur auf die Öffnung aufzusetzen. Der Ölstand sollte sich zwischen dem Minimum und Maximum befinden.
- Spalter mit Schauglas: Das Öl ist oft schwer zu erkennen, wenn es frisch ist. Man muss daher genau hinsehen. Das Öl sollte im unteren Schauglas vollständig und im oberen Schauglas bis zur Hälfte sichtbar sein.
- Spalter liegend: Bei liegenden Spaltern muss das Gerät senkrecht aufgestellt werden, sodass der Messstab nach oben zeigt. Drehen Sie den Messstab heraus und entnehmen Sie ihn. Reinigen Sie den Messstab mit einem Tuch und stecken Sie ihn wieder ein, ohne ihn einzuschrauben. Entnehmen Sie den Messstab erneut und lesen Sie den Ölstand ab. Der Ölstand sollte sich auf dem Maximum befinden.
Wir empfehlen zum nachfüllen ausschließlich original Scheppach Hydrauliköl zu verwenden (Viskosität 32 / ISO 6743/4): Onlineshop
