Dieser Artikel ist derzeit nicht verfügbar
Beschreibung

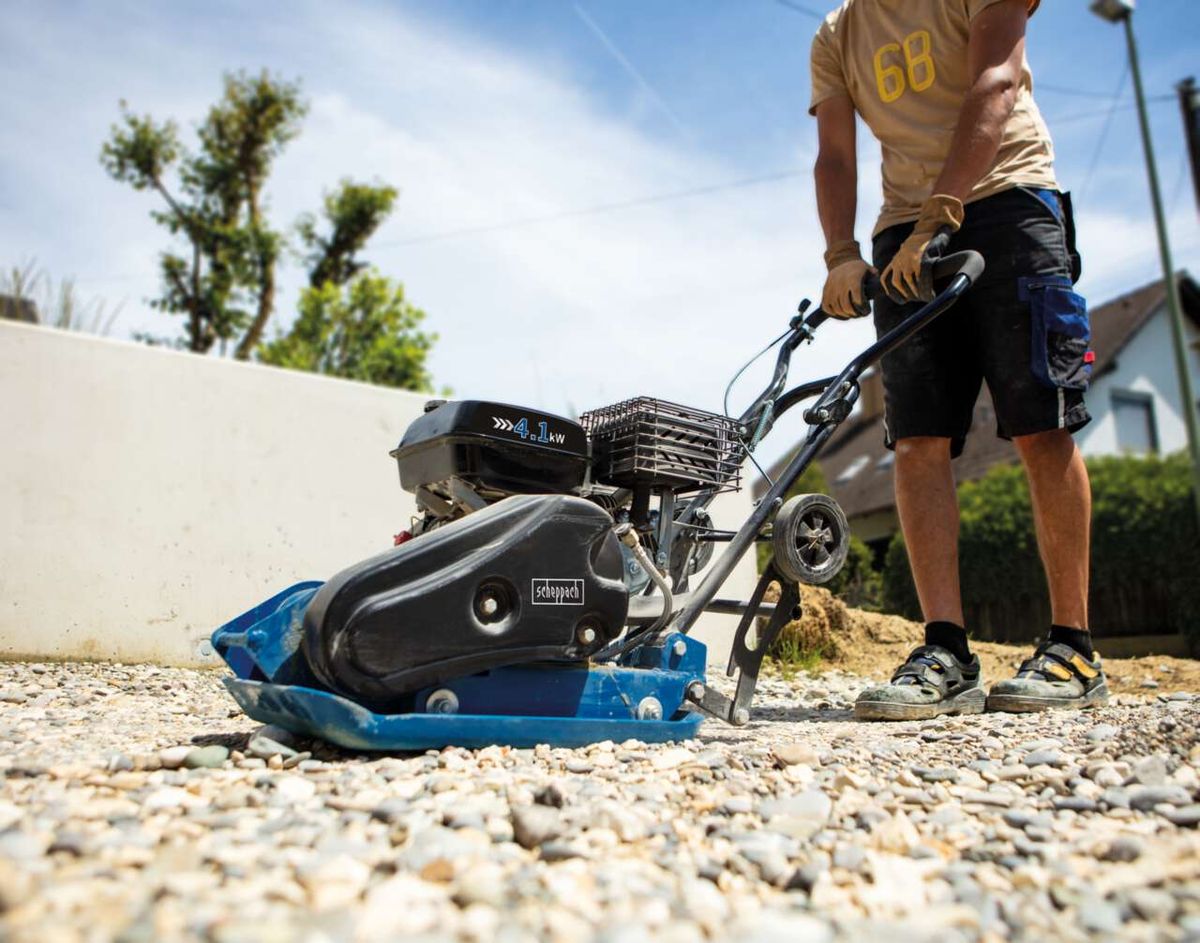

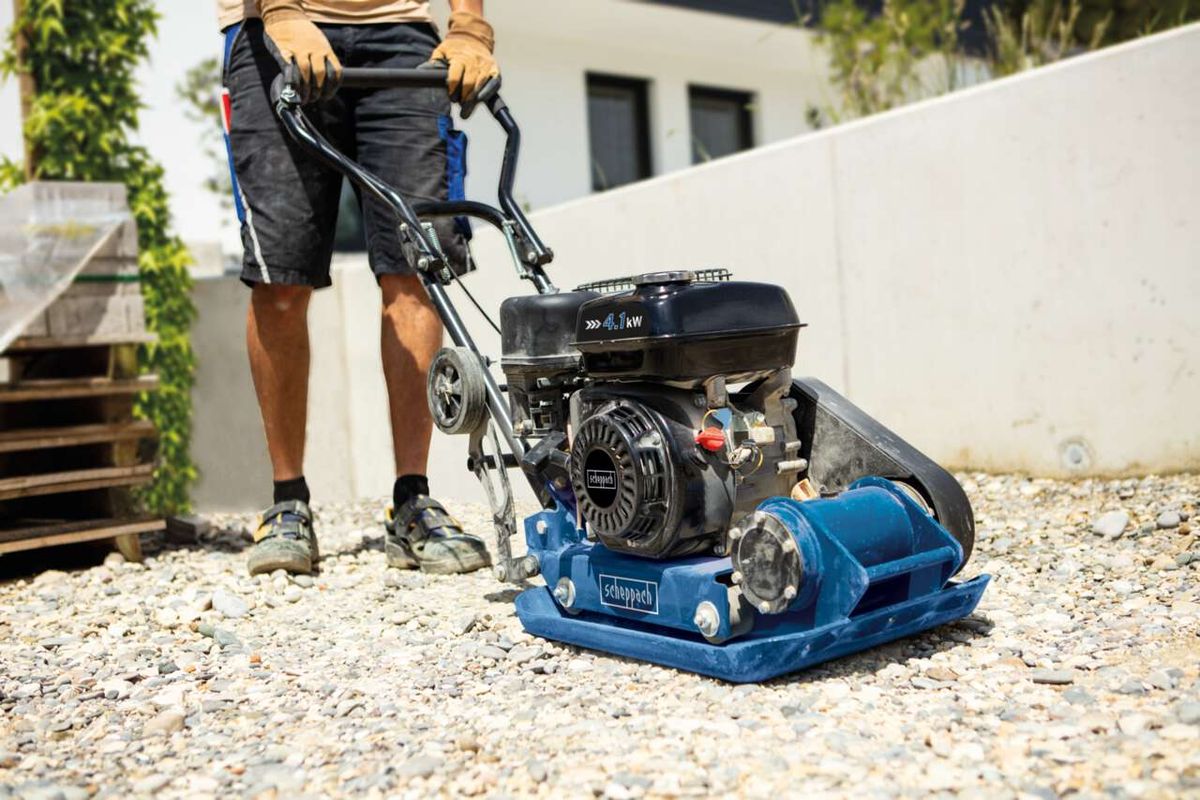

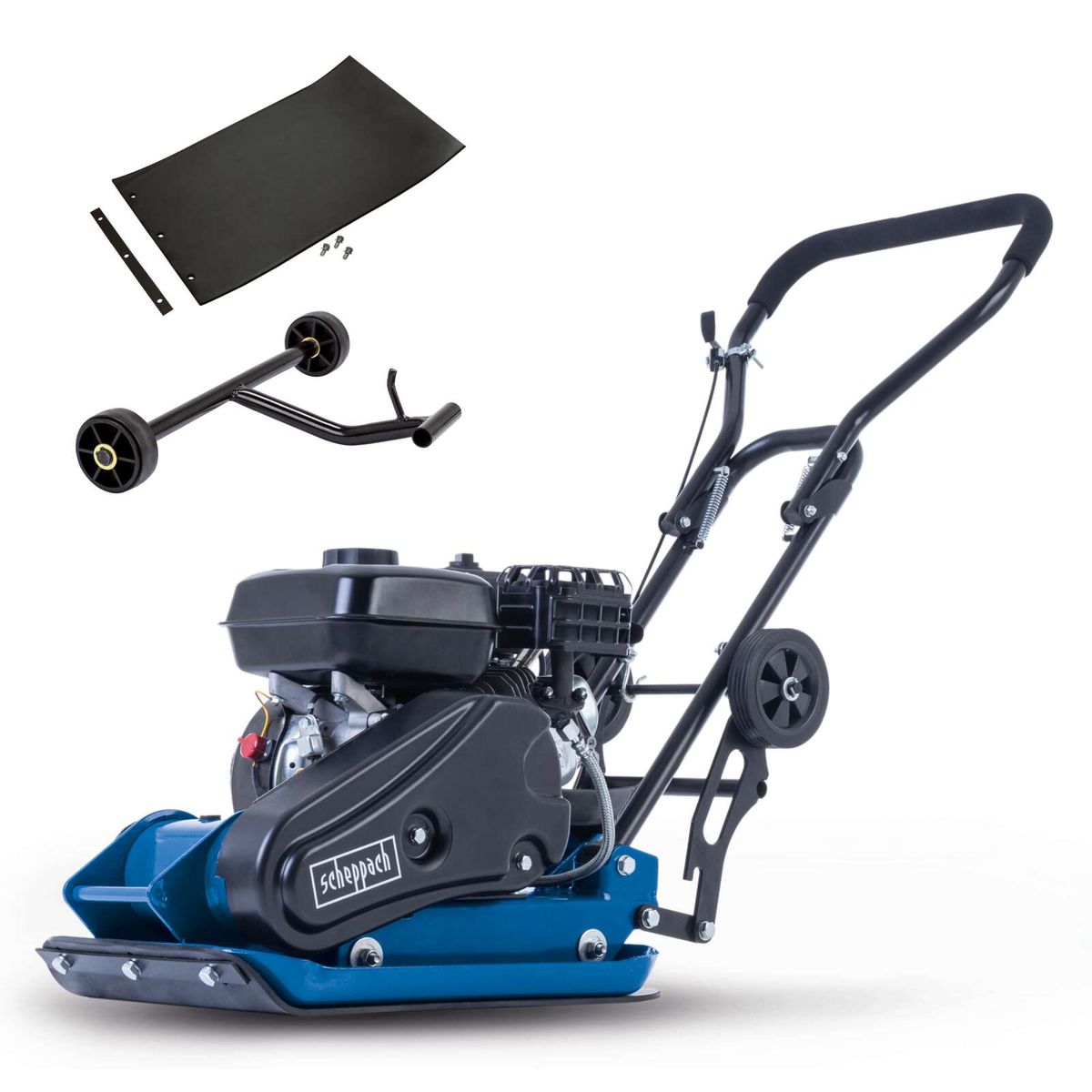

DIE HP1100S IST EINE KOMPAKTE UND LEICHTE RÜTTELPLATTE, DIE ABER DENNOCH GUTE VERDICHTUNGSERGEBNISSE ERZIELT. ARBEITEN RUND UMS HAUS – AN TERRASSEN, IM GARTEN ODER VORPLÄTZEN – SIND MIT IHR SCHNELL UND WIE GEWÜNSCHT ERLEDIGT.

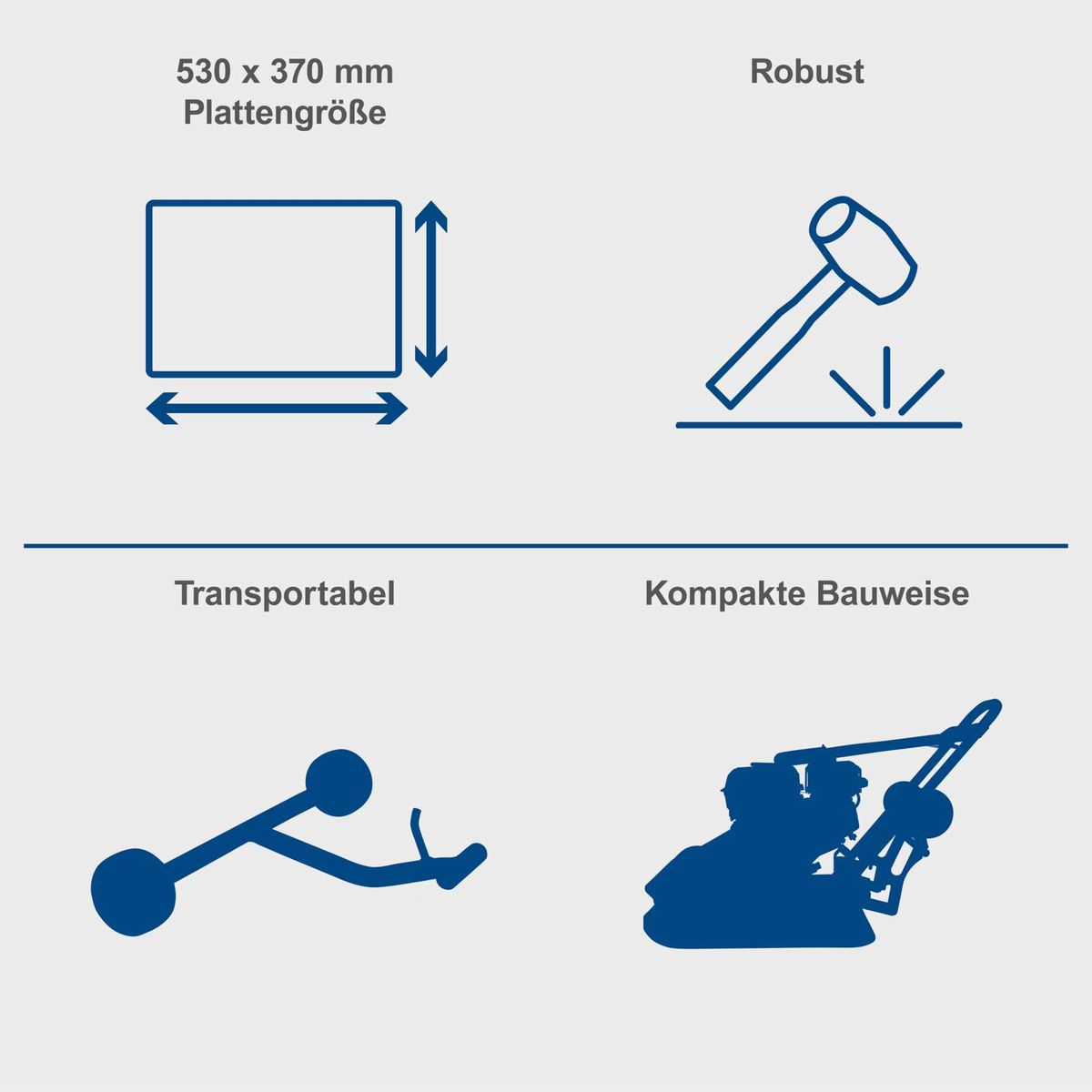

- Plattengröße: 530 x 350 mm

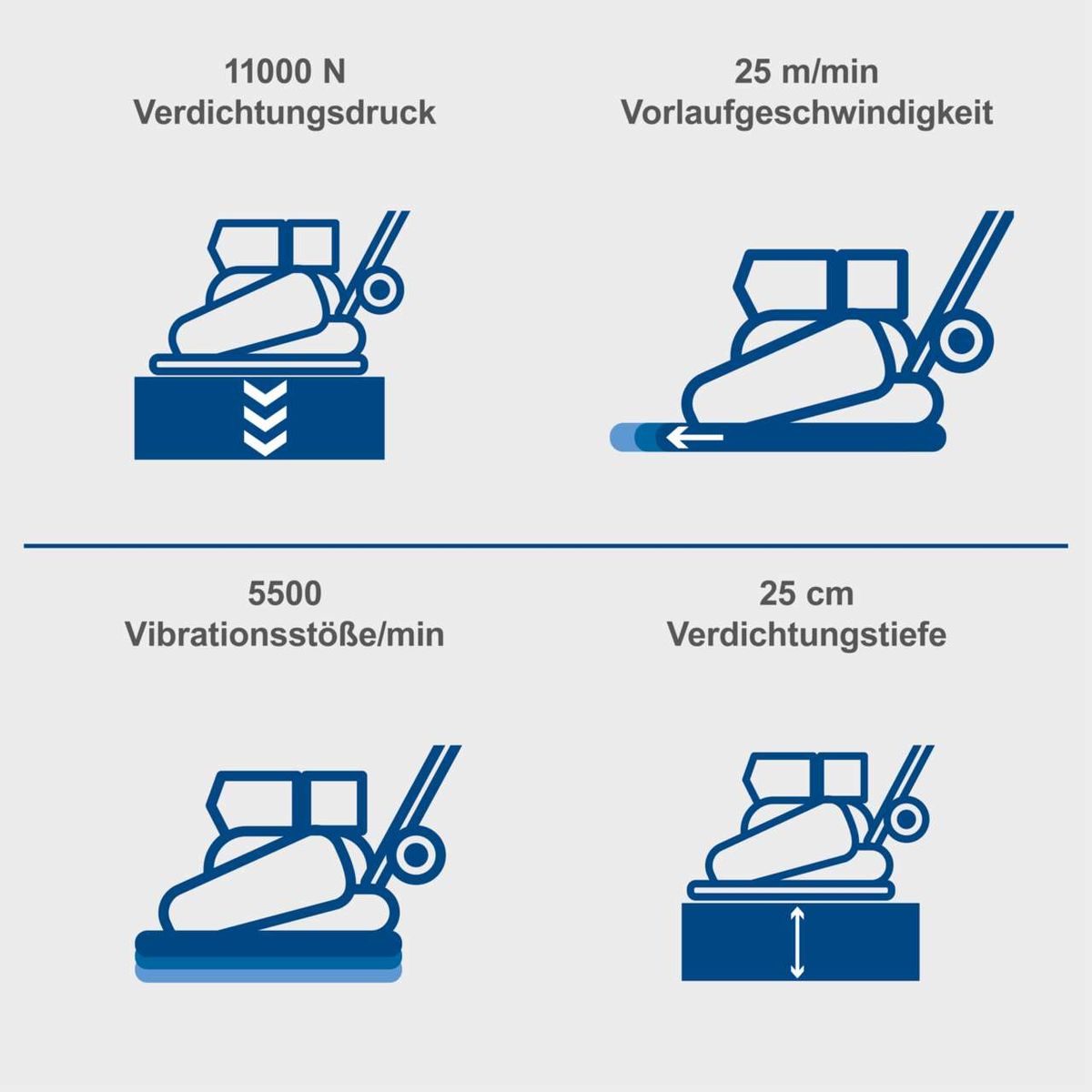

- Verdichtungsdruck: 11000 N
- Hohe Vorlaufgeschwindigkeit – zur Erhöhung der Arbeitsleistung

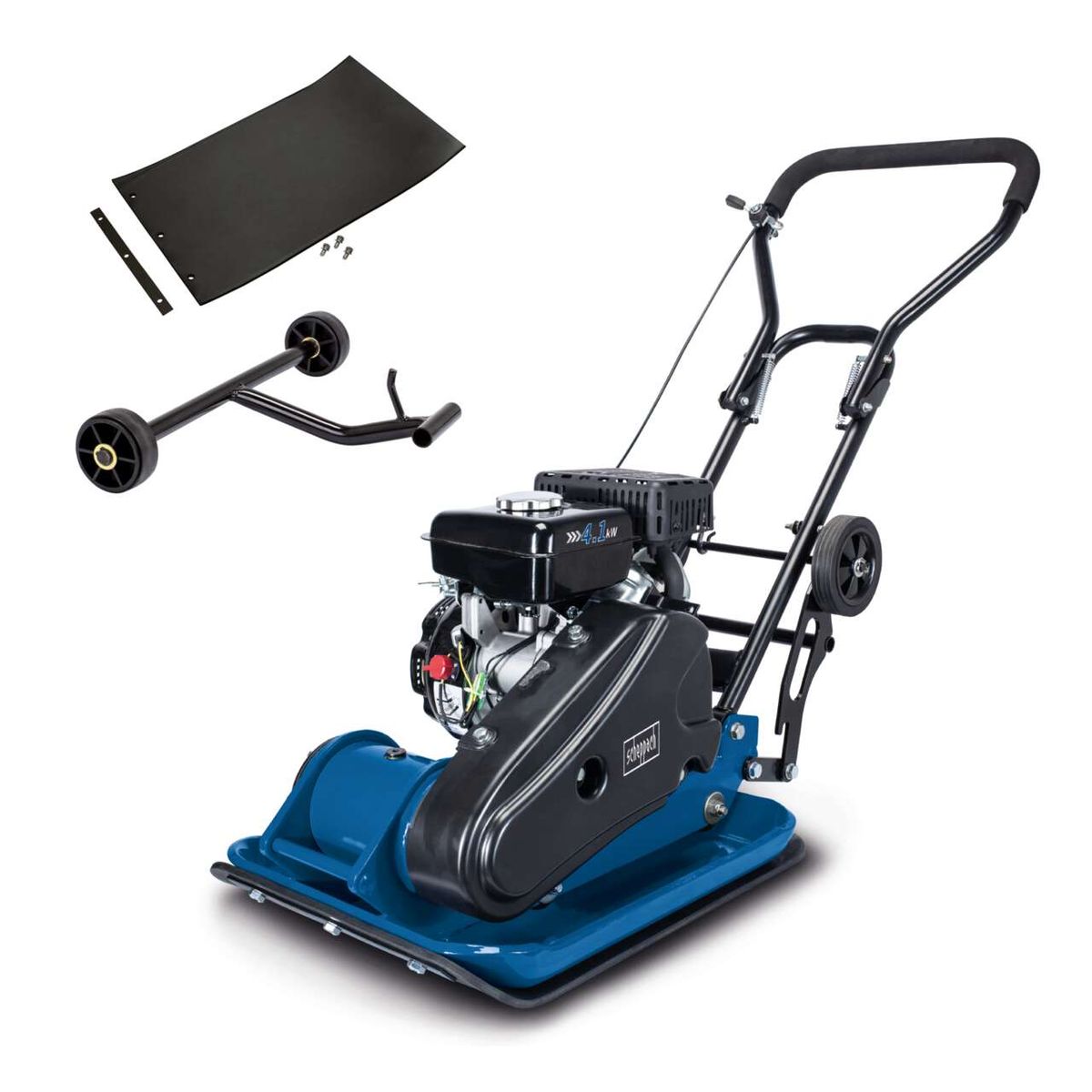

- Inklusive Fahrvorrichtung, zum Transport auch durch eine Person

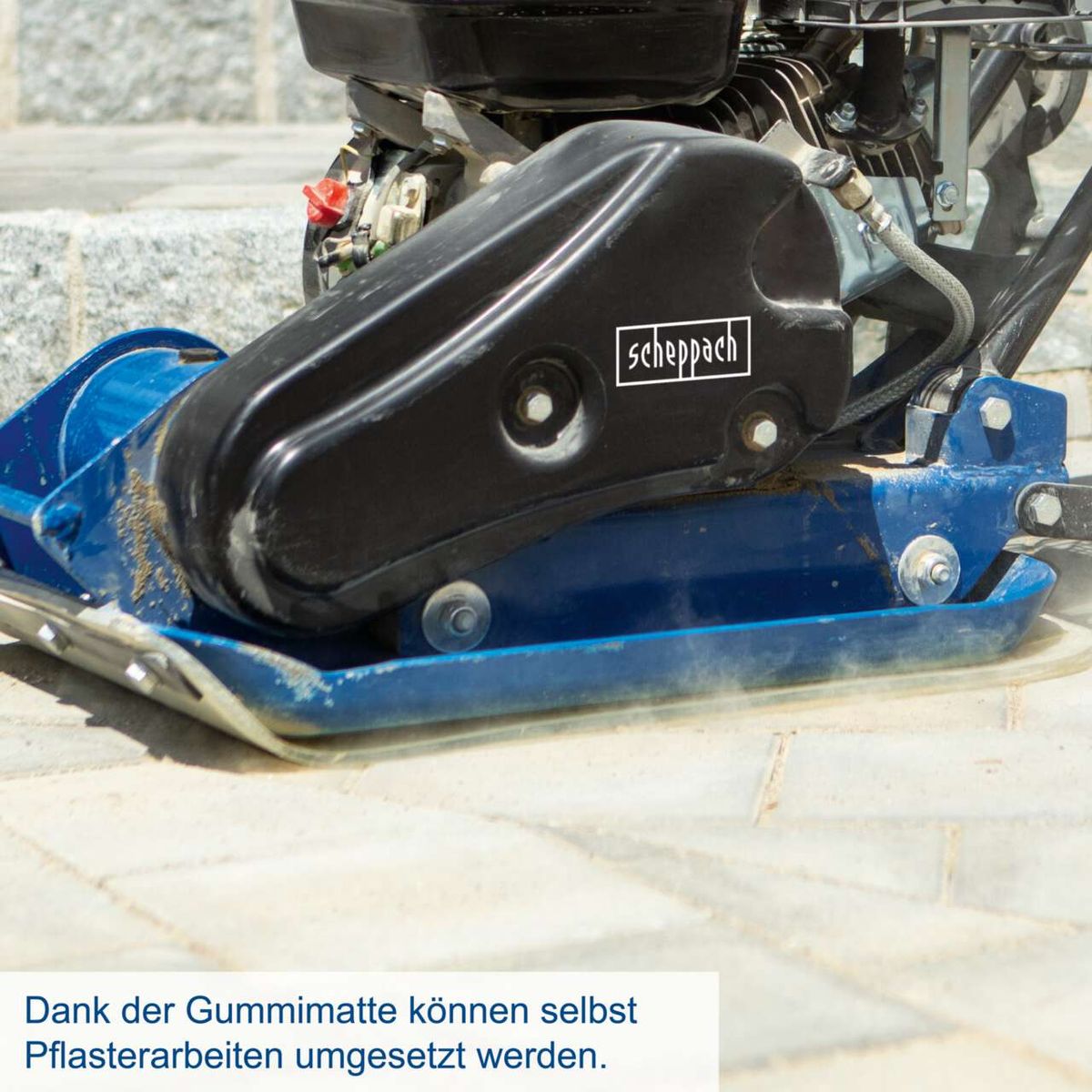

- Inklusive schwarze Gummimatte für Pflasterarbeiten
- Automatischer Vorlauf – erlaubt dem Anwender dennoch problemlosen Eingriff in die Bewegungsrichtung
Spezifikationen
Artikel (Grunddaten)
| Standardmäß.Grundausstattung | inkl. Fahrvorrichtung und Gummiplatte |
| Artikelnummer | 5904603903 |
| EAN | 4046664024279 |
| Modellbeschreibung | HP1100S |
| Akku oder Batterie enthalten | nein |
| Maschinengruppe | Rüttelplatte |
| Bruttogewicht | 60.0 kg |
| Nettogewicht | 57.0 kg |
| Titel | Rüttelplatte HP1100S scheppach (DIY) |
| Antriebsart Allgemein | Verbrenner |
| Untergruppierung Antriebsart | 4-Takt-Motor |
Grunddaten Rüttelplatte
| max. Schräglage/Steigung | 20.0 ° |
| max. Rücklaufgeschwindigkeit | 0.0 m/min |

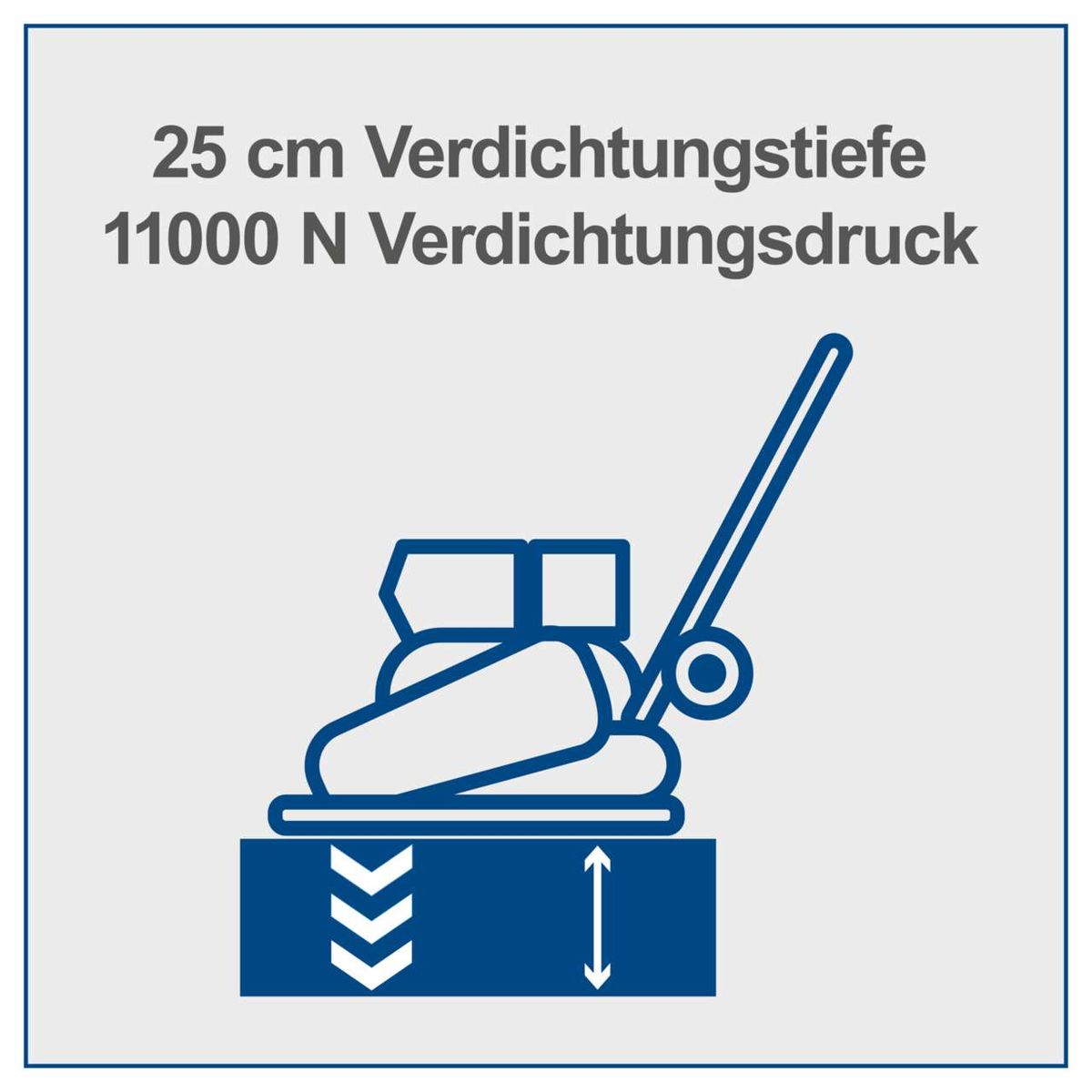

| Verdichtungstiefe | 25.0 cm |
| max. Verdichtungsdruck | 11000.0 N |
| max. Vorwärtsgeschwindigkeit | 25.0 m/min |
| Plattengröße Länge | 530.0 mm |
| Griffhöhe | 884.0 mm |
| Anzahl der Vibrationserzeuger | 1.0 Stück |
| Verdichterplattendicke | 6.0 mm |
| Tiefgezogene Platte | ja |
| Gummimatte | ja |
| Vibrationsdämpfung am Griff | ja |
| Fahrvorrichtung | ja |
| Rücklauf vorhanden | nein |
| Vibrationserzeuger Öl enthalten | ja, im Gerät enthalten |
| Wasserschmierung Verdichterplatte | 0 |
| Volumen Wassertank | 0.0 n/a |
| Wassertank vorhanden | nein |
| Kranhebemöglichkeit | nein |
| Plattengröße Breite | 370 mm |
| Öltankkapazität | 0.6 l |
| Öl enthalten | nein |
| Vibrationsstöße | 5500 VPM |
| Öltyp Vibrationserzeuger | 80W90 |
Abmessung Allgemein
| Maschine Höhe | 840.0 mm |
| Maschine Länge | 1140.0 mm |
| Maschine Breite | 400.0 mm |
Antrieb Verbrennungsmotor
| Leerlaufdrehzahl Motor | 1400.0 1/min |
| Motoröl Menge | 0.6 l |
| Drehzahl max. | 3600.0 1/min |
| Kühlmittel | Luft |
| Emissionsklasse | Euro V |
| Oktanzahl min | 90 |
| Ölwächter | ja |
| Startertyp | Seilzug |
| Motortyp Verbrennungsmotor | 4-Takt-Motor |
| Motoröl enthalten | nein |
| Öl/Benzin Mischverhältnis | n/a |
| E10 geeignet | ja |
| Zündkerzentyp | F7RTC |
| CO² Ausstoß | 925.8 g/kWh |
| Hubraum | 196 cm³ |
| Kraftstofftankvolumen | 3.6 l |
| Leistung kW | 4.1 kW |
| Leistung PS | 5.6 PS |
Emission Normal
| Unsicherheit K | 1.5 dB |
| Schwingungsemissionswert ah | 10.8 m/sec² |
| Schalldruckpegel Lp(A) | 84.1 dB |
| garantierte Schallleistung Lw(A) | 106 dB |
| gemessene Schallleistung Lw(A) | 104.1 dB |
| Schallleistungspegel Lw(A) | 104.1 n/a |
| Unsicherheit KpA | 2.34 dB |
| Unsicherheit KwA | 2.34 dB |
Lieferumfang
| Lieferumfang Text | • Rüttelplatte mit Motor • Rüttelplatte • Handgriff • Fahrgestell • Gummimatte • Kleinteile • 1x Befestigungsleiste • Bedienungsanweisung |
Zubehör
Ersatzteile
Wo finde ich die passenden Informationen?
Um die richtige Maschine zu finden, empfehlen wir die Suche über die auf dem Typenschild stehenden Informationen. Sie finden dort Daten wie Artikelnummer und Modellname, welche benötigt werden, um die Maschine zu finden. Die EAN oder IAN kann am Strichcode abgelesen werden.
1
2
3
5
4
Bitte die entsprechende Liste anhand des Baujahres bzw. Seriennummer auswählen.
Dokumente
Videos
Datenblatt
Bedienungsanleitung
FAQ
In unseren häufig gestellten Fragen finden Sie schnelle Antworten auf die meistgestellten Anliegen.
Der Motor meiner Rüttelplatte läuft unruhig oder geht immer wieder aus. Was kann die Ursache sein?
Dies kann mehrere Ursachen haben:
- Der Benzinstand ist zu gering. Lösung: Tank auffüllen.
- Das Benzin zu alt. Lösung: Benzin ablassen oder absaugen und mit frischem Benzin auffüllen.
- Der Luftfilter ist verschmutzt, der Motor arbeitet nicht in der richtigen Drehzahl. Reinigen oder ersetzen sie den Luftfilter.
- Der Vergaser ist verschmutzt. Lösung: Der Vergaser sollte von einer Fachkraft gereinigt werden: Anleitung
- Den Abstand zwischen Zündspule und Schwungrad überprüfen. Lösung: Der Abstand sollte 0,3 mm betragen.
Warum lässt sich die Rüttelplatte nicht starten?
Unter dem folgenden Link finden Sie eine Hilfestellung, damit sich die Rüttelplatte starten lässt:
Hilfestellung: So lässt sich die Rüttelplatte starten
Warum hat die Rüttelplatte keinen Vortrieb?
Um den Vortrieb der Rüttelplatte wieder in Gang setzen zu können, finden Sie unter dem folgenden Link eine entsprechende Anleitung:
Warum rüttelt die Rüttelplatte nicht richtig?
Dies kann folgende Ursachen haben:
-
Der Keilriemen ist locker.
Lösung: Den Keilriemen nachspannen. -
Der Luftfilter ist verschmutzt, der Motor arbeitet nicht in der richtigen Drehzahl.
Lösung: Den Luftfilter reinigen oder ersetzen. -
Der Vergaser ist verschmutzt, der Motor arbeitet nicht in der richtigen Drehzahl.
Lösung: Den Vergaser reinigen oder ersetzen.
Warum verliert meine Rüttelplatte Öl aus dem Exzenter oder Erreger?
Im Exzenter oder Erreger befindet sich möglicherweise zu viel Öl, was dazu führt, dass die Maschine das überschüssige Öl über die Entlüftung abgibt.
Achtung: Bei Neumaschinen ist bereits Öl im Erreger eingefüllt.
Wartung: Bitte beachten Sie hierzu die Hinweise in Ihrer Bedienungsanleitung, bei den meisten unserer Rüttelplatten muss gesamt 0,35 L Erregeröl in die Maschine.
